Милиарный туберкулез

Симптомы

Кавернозный туберкулез легких чаще всего развивается по причине неуспешной терапии других форм туберкулеза. Больные могут жаловаться на кашель с отделением слизистой мокроты в небольшом количестве. Иногда может быть снижение аппетита, повышенная утомляемость, изменчивость настроения. Данные жалобы могут быть вызваны большими дозами или длительным приемом лекарств. При впервые выявленном кавернозом туберкулезе жалоб нет в большинстве случаев.

При перкуссии груди над областью каверны выявляют укороченный перкурторный звук, который объясняется уплотнением плевры и ткани легкого вокруг каверны. Пациента просят покашлять и глубоко вдохнуть, после чего над пораженным участков выслушивают единичные влажные и сухие хрипы. У большинства больных каверны «немые», это значит, что их нельзя обнаружить физикальными методами исследования.

При фибронзо-кавернозом туберкулезе появляются такие симптомы:

• кашель с мокротой
• проявления интоксикации
• кашель продуктивный
• примеси крови в мокроте (иногда)
• одышка
• смещение органов средостения в сторону поражения
• деформированная грудная клетка
• выраженная и разнообразная стетоакустическая симптоматика

От фазы туберкулезного процесса меняется выраженность симптомов. Как уже было отмечено выше, течение болезни волнообразное. Во время обострения жалоб пациента много. Состояние становится удовлетворительным при кратковременных ремиссиях. Если адекватно лечить эту форму туберкулеза легких, в большинстве случаев поражения отграничивается, состояние стабилизируется. В результате долгих курсов терапии уменьшается перикавитарное воспаление, частично санируется грануляционный слой, рассасываются туберкулезные очаги. Такая динамика типична для ограниченного фиброзно-кавернозного туберкулеза.

Рентгенологическая картина при кавернозном и фиброзно-кавернозном туберкулезе легких

Рентгенологическое исследование обнаруживает в верхних отделах легких туберкулезные каверны, там находятся полости распада при многих клинических формах болезни, после которых развивается кавернозный туберкулез. Для диагностики каверны и ее динамики используют чаще всего компьютерную томографию, которая в данных случаях считается самым информативным методом.

При кавернозном туберкулезе обнаруживается в большинстве случаев одна округлая каверна, диаметр которой 4 см и менее. Стенка каверны имеет толщину от 2 до 3 мм. Внутренний контур стенки четкий, наружный зачастую размытый и неровный, особенно при сохранении перифокального воспаления. Когда каверна формируется из очагового туберкулеза или туберкулемы, изменения в окружающей ткани легкого характеризуются как незначительные. Вокруг каверн, развившихся из инфильтративного или диссеминированного туберкулеза легких, часто обнаруживают тени фиброзных рубцов и очагов. Рубцующаяся каверна не имеет правильной формы.

При фиброзно-кавернозной форме данные рентгенографии могут быть разными, что зависит от изначальной формы заболевания, давно туберкулеза, распространенности патологического процесса и пр. Выявляют одну или 2-4 кольцевидных теней, полиморфные очаговые тени бронхогенного обсеменения, фиброзное уменьшение пораженных отделов легкого. Диаметр кольцевидных теней может быть минимально 2-4 см, максимально — как доля легкого. Форма чаще всего полициклическая или неправильна, и очень редко может быть округлой. Очертания внутреннего контура стенки каверны резкие.

Если каверна имеет верхнедолевое расположение, выявляют в нижних отделах легких фокусы бронхогенного обсеменения и полиморфные очаги. В зоне поражения находят диффузную или локальную тяжистость с зонами повышенной прозрачности. Из-за уменьшения объема пораженного легкого органы средостения смещаются в пораженную сторону. Сужаются межреберные промежутки, поднимается купол диафрагмы. В средних и нижних отделах обоих лёгких обнаруживают очаги бронхогенного обсеменения, превращающиеся при прогрессировании в фокусы и полости распада.

При двустороннем фиброзно-кавернозном туберкулезе, который сформировался из гематогенной диссеминированной формы, каверны и фиброзные изменения находятся в верхних отделах легких довольно симметрично. В нижних отделах прозрачность легочных полей бывает повышена.

Признаки туберкулеза на снимке

Рентгенологический снимок здорового человека в норме имеет своеобразный легочной рисунок, образованный разветвлением легочных сосудов: артерии и вен. Он называется сосудистым и зависит от патологического процесса в легких. Рисунок может меняться от усиленного до размытого. Попробуем разобраться, как выглядит туберкулез на снимке.

Рентген-тени при туберкулезном поражении легких бывают очаговые, инфильтративные, кольцевидные, фокусные и линейные. По размерам различают мелкие, средние и большие очаговые тени, а по плотности – слабой, средней и большой интенсивности. Основные рентгенологические признаки туберкулеза легких следующие:

• Симптом «патологического изменения легочного рисунка» проявляется в нескольких вариантах:

  • повышенная интенсивность рисунка;
  • деформация, ослабление, обеднение легочной ткани;
  • появление необычных изменений.
• Симптом «патологии корней легкого», при котором структура легкого нарушается, приобретает больший размер, деформируется. Это связано с патологией сосудов, бронхов и лимфатических желез.
• Симптом «очагового затемнения» характеризуется наличием одного или нескольких образований округлой, неправильной формы до 1 см в диаметре. Очаги располагаются на ограниченном участке легкого и имеют различную структуру.
• Симптом «диссеминированного затемнения» — наличие множественных очаговых и сетчато-очаговых теней разной интенсивности до 1 см в диаметре, располагающихся на значительной площади легкого. Поражение носит двусторонний характер.
• Симптом «повышения прозрачности легочного поля» — просветление разной распространенности, не ограниченное полукруглой тенью и расположенное в легких или плевральной полости.
• Симптом «наличия свободной жидкости в грудной полости» характеризуется наличием участка затемнения разных размеров, с преимущественным расположением в нижних отделах легких, с косым верхним участком. Процесс может носить одно- или двусторонний характер. Участок затемнения имеет уникальное свойство изменять локализацию при разных положениях тела человека.

Также рентгенологическая картина зависит от клинической формы туберкулеза легких.

• Для первичного туберкулезного комплекса характерно стадийное изменение рентгенологической тени. Существует 4 стадии:

  • при первой – участок поражения окружает зона воспаления;
  • при второй стадии определяется небольшое рассасывание тени инфильтрата и появление двустороннего процесса;
  • во время третьей – возникают уплотнения, которые носят генерализованный характер;
  • при четвертой – соли кальция откладываются в области очага поражения легкого, в связи с чем возникает уплотнение в лимфатических узлах легочной ткани и средостенье. Закальцинированный первичный аффект носит название очаг Гона.
• Диссеминированный туберкулез характеризуется наличием специфических полостей – каверн, которые располагаются группами чаще всего в прикорневой области. В процесс течения этой клинической формы обязательно вовлекаются лимфатические узлы.
• При очаговом туберкулезе легких определяются ограниченные фиброзно-очаговые изменения, выраженность которых зависит от активности процесса. На первой стадии заболевания, как правило, видны очаговые тени, имеющие неровные края. С развитием болезни эти участки уплотняются. В фазе инфильтрации и распада уже происходит образование полостей.
• Инфильтративный туберкулез (самая распространенная форма болезни) на рентген-снимке представлен наличием инфильтратов округлой формы разного размера. От этих образований к корню легких направлена своеобразная воспалительная «дорожка». На фоне ее можно определить слабую тень легкого. Образовавшиеся инфильтраты могут распадаться, и тогда процесс начинает распространяться лимфогенным путем.
• При казеозной пневмонии патологические изменения занимают не менее двух долей легкого, часто определяется двустороннее поражение. Рентгенологически она сначала выглядит как неравномерное, а потом густо диффузное затемнение большого участка без существенного изменения объема.

Туберкулема легких

Туберкулема легких может по-разному выглядеть на снимке и поэтому ее следует наблюдать в динамике. При значительной давности заболевания и больших размерах туберкулем изменяется их форма. Если вначале болезни на рентгенограмме они имеют правильную округлую форму, то со временем возникает неправильная с неоднородной структурой. Важным рентгенологическим признаком является особенность структуры ее тени. При распаде туберкулемы видна воспалительная «дорожка» к корню легкого.

Цифровой рентген, каковы преимущества?

радиоризиографомПреимущества цифровой рентгенографии:

• низкая лучевая нагрузка – в 5-9 раз меньше обычной рентгенографии;
• достаточно точный метод;
• возможность обследования детей и взрослых;
• снижение риска получения бракованных снимков;
• низкая стоимость одного исследования за счет экономии рентгеновской пленки и специальных реактивов, используемых для ее проявления (но цифровое оборудование на порядок дороже обычного);
• возможность более точной обработки изображения (увеличение необходимых участков, изменение их контрастности и так далее) с помощью различных компьютерных программ;
• более простое хранение информации, передачи через электронные носители и сеть Интернет;
• возможность распечатывания снимка на фотобумаге, но при этом возможно искажение изображения;
• возможность более точного подсчета полученной дозы облучения пациентом за определенный временной отрезок.

Но у цифровой рентгенографии есть свои недостатки:

• имеет меньшую разрешающую способность (способность давать четкое изображение близко расположенных точек), уступая в этом обычной пленочной рентгенографии;
• рентгеновская пленка является юридическим документом, а цифровой носитель нет, согласно законодательству многих стран;
• цифровая рентгенография подходит для диагностики туберкулеза, но не является оптимальной для контроля эффективности лечения во время противотуберкулезной терапии, так как для этого чаще используют томограммы, а не обзорные рентгенограммы легких.

цифровой флюорографии

Сколько раз можно проходить исследование

Рентгенологическое исследование проводится для выявления ряда заболеваний, которые характеризуются поражением легкого даже на начальной стадии развития.

При исследовании применяется аппаратура, которая во время сканирования излучает рентгеновские лучи. В больших дозах они не безопасны для человека. В соответствии с нормативными документами, в год допустимая норма излучения составляет не более 5 мЗв.

В зависимости от года выпуска аппарата, доза излучения составляет от 0,3 мЗв до 0,03 мЗв за одну процедуру.

Решение о дополнительных процедурах при установлении туберкулеза легких принимается лечащим врачом на основе нескольких факторов:

1. Состояние здоровья пациента.
2. Стадию и характер течения патологии.
3. Оснащенность рентгенологического кабинета.
4. Цель исследования. Процедура может быть проведена как для профилактики, таки и для диагностирования.
5. Возрастная группа больного.

С целью профилактики обследование нужно проходить раз в год. При диагностировании заболеваний пациенту следует посещать рентгенологический кабинет дважды в год.

В случае, когда установлен туберкулез на рентгене, пациенту назначается курс терапии и регулярное исследования для установления динамики лечения. Количество процедур определяет врач.

Туберкулез легких считается достаточно опасным заболеванием. Несвоевременное лечение может стать причиной развития осложнений и летального исхода. Для своевременной диагностики патологии используется рентгенологическое исследование, позволяющее выявить даже незначительные изменения. Именно поэтому не следует пренебрегать рекомендациям специалиста и посетить рентгенологический кабинет.

КТ-картина туберкулеза

Находки, обнаруживаемые при туберкулезе

Осложнения

К вероятным осложнениям относятся:

• суперинфекция, например, колонизация грибками;
• эмпиема — при туберкулезном плеврите;
• фиброторакс — замещение фиброзной тканью;
• фистулы — бронхо-плевральные, трахео-пищеводные;
• бронхоэктазы — тракционные;
• псевдоаневризма легочной артерии.

Отличия рентгена легких от флюорографии

Рентген и флюорография — два основных метода, используемых для диагностики туберкулеза. В обоих случаях используется одинаковое излучение, и флюорография, по сути, является подвидом рентгена. В чем же отличия исследований, в каком случае лучше видны рентгенологические признаки инфекции и что вреднее для организма?

Главное отличие заключается в способе получения снимка. При рентгене излучение проходит через грудную клетку и попадает на пленку, покрытую бромидом серебра, который темнеет под действием рентгеновских лучей. Изображение получается большим, детализированным и четким, но для этого требуется большая интенсивность излучения. При флюорографии же небольшой пучок лучей попадает на флюоресцирующий экран, свечение которого фиксируется фотопленкой или компьютером. Как следствие, лучевое воздействие требуется гораздо меньшее.

Рентгенологическое исследование позволяет точнее определить очаговый туберкулез и другие виды инфекции, а флюорография — обнаружить сам факт наличия патологического процесса в легких. Кроме того, последняя гораздо дешевле. Относительная безопасность и дешевизна обусловливают массовое использование флюорографии для профилактики заболевания.

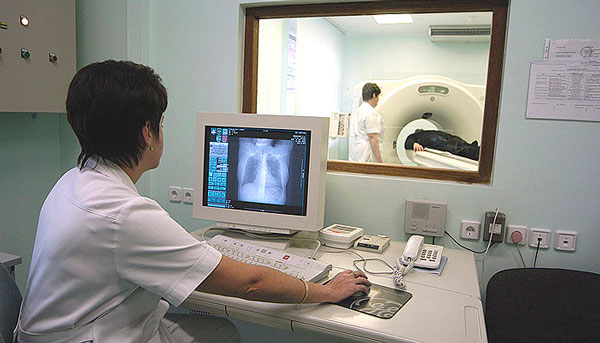

Как проходит компьютерная томография легких при туберкулезе

В основе компьютерной томографии лежит принцип сканирования полых органов рентгеновскими лучами. В отличие от обычной рентгенографии или флюорографии излучение подается контролируемыми дозами на определенный участок. Высокоточные датчики улавливают любые колебания, превращая их в полноценное изображение. На снимках можно рассмотреть легкие в нескольких проекциях, увидеть кровеносную сетку и границы воспалений.

Пациент укладывается на выдвижной стол, поднимает руки за голову. Ему необходимо внимательно прислушиваться к командам врача, который просит задержать дыхание или совершить глубокий вдох

Это позволяет отследить легкие в разном положении, что важно для определения очагов. Туберкулез легких на КТ можно обследовать всего за 20–45 минут

Компьютерная томография, преимущества перед рентгеном для диагностики туберкулеза

Компьютерная томографияПреимущества компьютерной томографии:

• высокая точность, разрешительная способность и информативность метода, возможность выявления даже самых мелких патологических изменений;
• получение трехмерного изображения;
• короткие сроки проведения исследования и получения результатов (5-30 минут);
• возможность оценить состояние не только легочной ткани, а и сосудов, костей, лимфатических узлов, мягких тканей, нервов и других структур;
• возможность проведения исследования с введением контрастного вещества;
• возможность точно определить локализацию, размеры, форму изменений и наличие осложнений;
• актуально в обследовании детей, так как маленьким детям тяжело провести качественную обзорную рентгенографию из-за анатомических и поведенческих особенностей;
• легче провести дифференциальный диагноз туберкулеза с другими заболеваниями органов грудной полости;
• более удобное оценивание результатов, возможность увеличения, приближения, изменения контрастности, сравнения с другими исследованиями с помощью специальных компьютерных программ;
• удобство хранения и передачи полученных результатов через электронные носители и сеть Интернет.

компьютерная томография имеет и свои недостатки:

• высокая лучевая нагрузка;
• необходимость введения в наркоз маленьких детей для исследования, так как ребенок должен находиться в одном положении от 5 до 15 минут;
• затрудненность проведения исследования психиатрическим больным и страдающим клаустрофобией;
• дорогостоящий метод.

Клинический случай.ОРВИкашельвесабронхиткоклюшантибиотикамиувеличенные внутригрудные лимфатические узлы

Диагностика туберкулеза при помощи этого метода

Сегодня существует мнение, что туберкулез – это заболевание людей, которые имеют низкий социальный статус. К сожалению, это только стереотип. Туберкулезом может заразиться каждый человек, вне зависимости от положения в обществе.

Туберкулез – болезнь, которая передается воздушно-капельным путем. Обнаружен он был еще в восьмидесятых годах девятнадцатого века. Возбудителем заболевания является палочка Коха. Она опасна тем, что имеет очень большой порог устойчивости к внешним факторам окружающей среды.

Туберкулезная палочка может длительный период сохраняться на продуктах питания, предметах мебели или пыли. Следует помнить, что туберкулез несет угрозу всем людям на планете. Им можно заразиться в любой местности, просто вдохнув пыль или частицы слюны больного человека.

Метод флюорографии может показать заболевание на ранних стадиях. Это способствует быстрому и эффективному лечению, уменьшает риск заражения окружающих и развития эпидемии. Рентгенодиагностика производится без предварительного обследования человека. Регулярное обследование грудной клетки значительно снижает риск заболеваний.

Если человек обращается в больницу, в обязательном порядке ему назначают флюорографию — на сегодняшний день рентгенодиагностика просто незаменима в выявление такого заболевания, как туберкулез. Если у человека имеются нарушения, аппарат сразу их выявит. Он имеет большую пропускную способность и быстро передает данные о состоянии органов грудной клетки. Эти данные выводятся на экран, который просматривает специалист. Также при помощи снимка можно установить окончательный диагноз.

Формы туберкулез на снимках

Туберкулез на снимках бывает нескольких видов:

• очаговый туберкулез легких – на снимке такое заболевание появляется как маленькие пятнышки в виде очагов. Их локализация в верхней части легкого и под ключицей. О чаги могут распространяться по всей поверхности органа. Без должного лечения заболевание приводит к фиброматозу;

• инфильтративный туберкулез легких– рецидив, который стал результатом очагового туберкулеза. Он осложняется тем, что приводит к отмиранию тканей и выведению их через кашель и мокроту. В мокроте содержатся бактерии, провоцирующие заражение других людей. Инфильтративный туберкулез имеет открытую форму, на снимках проявляется в виде темных пятен неопределенной конфигурации;

• фиброзно-кавернозный хронический туберкулез – при такой форме будут видны темные пятна, которые покрывают всю поверхность легких. Заболевание переходит в стадию, когда начинает развиваться фиброз и кровотечения. Также оно затрагивает гортань и кишечник.

Если рентгенодиагностика происходит на поздних стадиях, то нередко болезнь сопровождается осложнениями:

• туберкулез гортани;
• туберкулез кишечника;
• туберкулез мочеполовой системы.

Все осложнения довольно тяжелые и на снимках их видно очень хорошо. Своевременное лечение может предотвратить развитие этих заболеваний.

Рентгенологический атлас: Туберкулез Легких

 |
29-12-2018, 14:17
 |

Рентген легкихПредставленные в этой статье рентгенограммы являются дополнением к статье «Рентгенография: Туберкулез легких».

Инфильтративный туберкулез

Рисунок 1. Инфильтративный туберкулез верхней доли правого легкого (инфильтрат округлой формы)

Инфильтративный туберкулез

Рисунок 2. Инфильтративный туберкулез верхней доли правого легкого (перисциссурит) в фазе распада и обсеменения легкого справа

Инфильтративный туберкулез

Рисунок 3. Инфильтративный туберкулез верхней доли правого легкого (лобит) в фазе распада и обсеменения. В левом легком определяются очаги

Казеозная пневмония

Рисунок 4. Казеозная пневмония у больного с лимфомой Ходжкина. Рентгенограммы в прямой и боковой проекции. Определяется инфильтрация в средней и верхней долях правого легкого с полостями распада. В левом легком визуализируются очаги и незначительный инфильтрат

Казеозная пневмония

Рисунок 5. Казеозная пневмония. В обоих легких распространенная инфильтрация с полостями распада

Хронический диссеминированный туберкулез легких

Рисунок 6. Хронический диссеминированный туберкулез легких в фазе инфильтрации и распада. В обеих легких определяются инфильтрация с полостями распада (в средних и верхних отделах изменения больше выраженные), фиброзные тяжи и плевральные наслоения, а также деформация легочного рисунка, обусловленная пневмосклерозом. Верхние доли обоих легких уменьшены в объеме (корни «подтянуты» вверх). Диафрагма с обеих сторон деформирована плевральными сращениями

Фиброзно-кавернозный туберкулез

Рисунок 7. Фиброзно-кавернозный туберкулез правого легкого с обсеминением левого легкого. В правом легком паренхима почти полностью замещена крупными кавернами. В левом легком визуализируются множественные очаги

Фиброзно-кавернозный туберкулез

Рисунок 8. Фиброзно-кавернозный туберкулез в обоих легких. В верхней доле правого легкого определяются каверны; также в правом легком визуализируется очаг Гона. В левом легком паренхима замещена крупными кавернами

Кавернозный туберкулез

Рисунок 9. Кавернозный туберкулез верхней доли слева. В верхней доле визуализируется тонкостенная полость (стрелка), ниже которой определяются множественные очаги (см указатели)

Цирротический туберкулез легких

Рисунок 10. Цирротический туберкулез легких. Верхние доли легких значительно уменьшены в объеме, отмечается неоднородное затемнение этих долей, что обусловлено фиброзом и плевральными наслоениями. Также в верхних долях легких визуализируются полости. Корни «подтянуты» вверх, отмечается эмфизематозность нижних отделов легких.

Туберкулома

Рисунок 11. Туберкулома верхней доли левого легкого (линейная томограмма). В нижне-медиальном отделе туберкуломы видна полость распада, что означает прогрессирование процесса. Над туберкуломой определяются частично кальцинированные очаги

Туберкулома

Рисунок 12. Туберкулома верхней доли левого легкого (линейная томограмма). Определяется частичная кальцификация туберкуломы.

Туберкулезный экссудативный плеврит

Рисунок 13. Левосторонний туберкулезный экссудативный плеврит

Туберкулезный осумкованный плеврит

Рисунок 14. Правосторонний туберкулезный осумкованный плеврит

Нетуберкулезный микобактериоз

Рисунок 15. Нетуберкулезный микобактериоз. В верхних долях обоих легких определяются множественные тонкостенные полости и выраженные интерстициальные сетчатые (ретикулярные) тени

Нетуберкулезный микобактериоз

Рисунок 16. Нетуберкулезный микобактериоз. В верхней доле справа определяются очаговые изменения и полость

Показания к рентгену при туберкулёзе

Инфильтративный туберкулез

Прямым показанием к проведению исследования является подозрение врача на туберкулёз у пациента. Врачебные предположения строятся на ряде признаков:

• длительный приём антибактериальных препаратов для лечения лёгочных патологий, который не дал положительных результатов;
• у пациента сохраняются внешние неблагоприятные признаки заболевания — постоянный кашель, слабость, субфебрильная температура тела, одышка, потеря веса, усиленное потоотделение, депрессия, бессонница;
• положительная проба Манту у детей — показатель говорит о наличии заболевания в том случае, если по сравнению с прошлогодним исследованием папула увеличилась более чем на шесть миллиметров.

Показания для проведения

Туберкулез — заболевание, возникающее в результате проникновения в организм человека палочки Коха. Она провоцирует нарушение работоспособности многих внутренних органов, в особенности, легкие. Бактерии при туберкулезе чаще всего поселяются в области печени, мочеполовой системе, оболочке головного мозга, костной ткани и легких.

Прежде, чем приступить к проведению диагностических мероприятий туберкулеза, доктор собирает информацию относительно имеющихся у пациента симптоматических признаков. Самыми распространенными при туберкулезе считаются присутствие влажного кашля, сохраняющийся на протяжении нескольких недель, отхаркивание слизью с кровяными вкраплениями, повышение показателей температуры тела, повышенное потоотделение (преимущественно, в ночное время), нарушение сна, постоянное чувство усталости, возникновение болевых ощущений в области грудины, стремительное снижение массы тела и присутствие одышки.

Компьютерная томография не является главным методом диагностирования туберкулеза, однако ее проведение все же необходимо. Методика подразумевает компьютерное изучение тканей легких и бронхов. Процедура проводится путем использования радиоволн под действием магнитного поля. КТ дает возможность определить границы туберкулеза, характер затрагивания соседних внутренних органов, выявить динамику используемой терапии.

К основным показаниям использования компьютерной томографии при туберкулезе относятся:

• возникновение нарушений в ткани, ранее выявленные путем проведения флюорографии и рентгенографии;
• в случае получения положительного результата пробы Манту и Диаскинтеста;
• подробное изучение туберкулеза, его формы, характера негативных изменений и размера области, подвергшейся поражению.

Получение снимков с искаженными данными свидетельствует о развитии в организме сопутствующих заболеваний.
