Спирография: что это такое и как ее проводят?

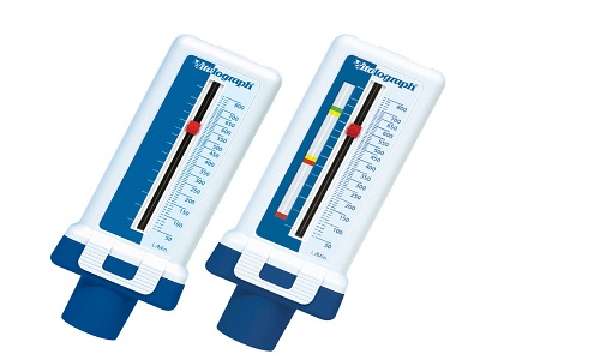

Пикфлоуметр и правила его применения

Пикфлоуметр — небольшой портативный и относительно недорогой прибор, который можно приобрести в аптеке. У каждого больного бронхиальной астмой должен быть персональный прибор. Его необходимо содержать в чистоте и нежелательно давать в пользование другим людям.

Для того чтобы замерить ПСВ, следует полностью выдохнуть, затем сделать глубокий вдох и, плотно обхватив губами мундштук, резко выдохнуть в пикфлоуметр. При этом прибор держать надо ровно горизонтально, пальцами не перекрывая шкалы. После каждого замера указатель ставить на начальную отметку. Процедуру по возможности проводят стоя. Замеры следует делать утром и вечером до приема противоастматических препаратов, выдыхать — 3 раза, записывать наилучший результат в график пикфлоуметрии, который можно взять у врача или сделать самостоятельно, нарисовав систему координат на миллиметровой бумаге. Так можно будет отследить снижение ПСВ, что будет говорить о недейственной терапии.

При сильном понижении результата выдоха следует немедленно обратиться к врачу для лечения. На каждый прием пульмонолога больной должен приносить график пикфлоуметрии, чтобы специалист мог оценить ПСВ и понять, помогают или нет пациенту подобранные лекарственные препараты.

При правильном контроле за бронхиальной астмой график ПСВ близок к прямой линии, а вот если он резко скачет то вверх, то вниз, это уже может говорить о том, что терапия не помогает, контроль следует улучшить путем подбора других медикаментозных средств или увеличения дозы.

Подробно о процедуре

Что такое спирография, если рассматривать ее подробно? В переводе с греческого «спиро» означает дыхание и «графия» – писать, что при соединении выглядит как изучение основных показателей дыхания на основании записанных данных. То есть получается, что спирография – это изучение функции внешнего дыхания (ФВД). Сама процедура измерения показателей дыхания без составления спирограммы называется спирометрия, и она, как правило, является первой частью общего обследования.

Спирография легких позволяет диагностировать заболевания дыхательной системы различной степени тяжести и происхождения. При проведении процедуры определяется характер и уровень обструкции (сужение просвета бронхов). Исследование служит методом оценивания и контроля эффективности назначенной терапии, а также используется при профилактических осмотрах спортсменов и лиц, деятельность которых связана с вредными веществами.

Аппараты для проведения диагностики бывают двух видов – открытого и закрытого. При использовании приборов открытого типа пациент вдыхает обычный воздух, а аппаратура закрытого типа не подразумевает контактов с атмосферным воздухом. Простая модель закрытого спирографа представляет герметичный сосуд с кислородом, соединенный подвижными мехами с регистрирующей частью прибора.

Стандартные условия

Стандартные условия проведения спирометрии:

Если пациент не владеет информацией о своем росте и весе, то врач проводит необходимые измерения. На устройство перед началом процедуры надевается специальный одноразовый мундштук.

В программу спирометра вводятся сведения о пациенте.

Врач дает разъяснения о том, как следует дышать во время исследования, как правильно максимально вдохнуть. Положение пациента должно быть с ровной спиной и немного приподнятой головой. Иногда спирометрия проводится в лежачем или стоячем положении, что в обязательном порядке фиксируется в программе. Нос зажимается специальной прищепкой. Рот пациента должен плотно облегать мундштук, иначе показатели могут быть занижены.

Исследование начинается с фазы спокойного и ровного дыхания. По требованию врача производится глубокий вдох и выдох с максимальным усилием. Далее происходит проверка скорости воздуха при спокойном выдохе. Чтобы получить полную картину, цикл дыхания проводится несколько раз.

Продолжительность процедуры не более 15 минут.

Расшифровка полученных данных

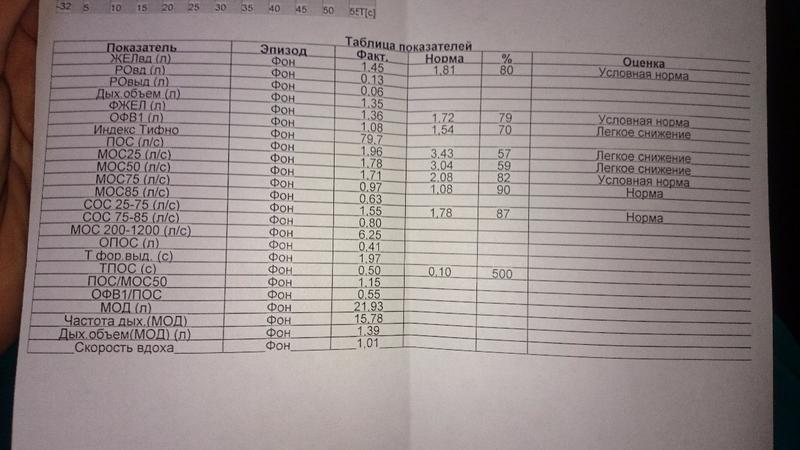

После удачно проведенного исследования пациенту на руки выдается заключение, содержащее следующие основные показатели:

1. ДО – дыхательный объем. Показывает количество воздуха, попадающее в дыхательную систему при нормальном дыхании и равное примерно 500 мл. У мужчин чуть больше, чем у женщин.
2. РОвд – резервный объем вдоха. Количество воздуха, которое умещается в легких после спокойного вдоха. Снижение этого показателя наблюдается при обструктивных изменениях.
3. РОвыд – резервный объем выдоха. Количество воздуха, которое может покинуть легкие после спокойного выдоха.
4. ЖЕЛ – жизненная емкость легких. Предельный объем воздуха, который можно выдохнуть после максимального глубокого вдоха.
5. МОД – минутный объем дыхания. Количество воздуха, циркулирующего через легкие в течение 1 минуты.
6. МВЛ – максимальная вентиляция легких. Демонстрирует объем воздуха, способный пройти через легкие при максимальном усилении работы дыхательной системы. Пациенту необходимо дышать как можно чаще.
7. FEV1 (ОФВ1) – объем форсированного выдоха за одну секунду. Норма показателя составляет не менее 80%. Одним из положительных критериев бронхиальной астмы служит повышение ОФВ1 более чем на 12% после применения бронхрасширяющего лекарства.
8. FVC (ФЖЕЛ) – форсированная жизненная емкость легких. Представляет собой объем воздуха, выдохнутого с максимальной скоростью после полного вдоха. В норме должно быть более 80%, однако может снижаться при бронхиальной астме
9. Индекс Тиффно (ОФВ1/ФЖЕЛ) – представляет собой соотношение предыдущих двух показателей. Позволяет оценить проходимость легких и в норме должен составлять не менее 75%, однако у детей возможны значения более 90%. Существует прямая зависимость между снижением данного индекса и выраженностью обструкции бронхиального дерева.
10. МОС – максимальная объемная скорость. Описывает проходимость на уровне мелких, средних и крупных бронхов
11. PEF (ПСВ) – пиковая скорость выдоха. Является одним из важнейших критериев диагностики бронхиальной астмы. Показывает объем воздуха, выдыхаемый за первую секунду при форсированном выдохе после глубокого вдоха.

Расшифровку спирограммы выполняет лечащий врач, он ставит диагноз и разрабатывает план лечения.

Противопоказания к проведению

Ввиду того что процедура безболезненна и безопасна – список противопоказаний практически отсутствует. Побочных эффектов у спирометрии не отмечается, кроме легкого волнения, которое может повлечь у особо чувствительных натур головокружение, тошноту, скачки артериального давления, слабость в теле. У детей после диагностики иногда пропадает аппетит – не стоит на это обращать внимания, так как все восстановится в ближайшие 5-6 часов.

Противопоказаниями к спирометрии являются перенесенные хирургические манипуляции, особенно операция на глазах, так как при замерах дыхания на формированном выдохе может незначительно подниматься внутричерепное давление, что часто провоцирует ухудшение показателей.

Больным, перенесшим инфаркт, инсульт, микроинсульт на реабилитацию необходимо 35-40 дней. Тем, кто перенес хирургическое вмешательство на грудной клетке или в брюшной полости на восстановление требуется от 65 до 90 дней. Женщинам, родившим путем Кесарева сечения, на реабилитацию положено не менее 60 дней.

При склонности пациента к носовому либо внутрилегочному кровотечению проведение спирометрии возможно лишь с приемом препаратов, обеспечивающих хорошую свертываемость крови.

Несмотря на легкость и простоту спирометрии, обследование является очень важным для пациента. Любое нарушение функций дыхательной системы приводит к сбоям дыхания и газообмена, а это жизненно важные факторы, которые могут принести осложнения человеку и значительно ухудшить качество жизни.

Для тех, кто состоит на учете у врача и кому назначено профилактическое исследование дыхания и замеров с помощью спирометра, игнорировать данные назначения нельзя, так как они в интересах самого пациента. Замеры помогают контролировать течение бронхиальной астмы, ХОБЛа и обструктивного бронхита.

4 Методика проведения исследования

Процедура проводится с помощью специального прибора — спирометра. Он оснащен датчиком, главная функция которого — принимать поток воздуха, выдыхаемого пациентом, определять его характеристики. Полученные значения преобразуются в цифровой формат и выводятся на монитор компьютера.

Прежде чем начать исследование, врач проверяет температурный показатель воздуха в лаборатории, уровень атмосферного давления и влажность. Эти данные вносятся в спирометр, что позволяет его правильно откалибровать. Обрабатываются личные данные пациента: возраст, принадлежность к полу, масса тела, рост и т.д. Исходя из этой информации высчитываются нормальные показатели спирометрической диагностики, соответствующие конкретному человеку.

Пациента усаживают, на нос прикрепляют внешний зажим, чтобы исключить дыхание носом. В ротовую полость помещают загубник. Таким образом, на протяжении всей процедуры пациент имеет возможность дышать только ртом. Загубник необходимо охватывать ртом так, чтобы избежать проникновения воздуха в трубку через уголки губ. От загубника отводится пластиковая трубка, которая подсоединена к спирометру.

Пациент выполняет ряд дыхательных тестов согласно командам врача. Во время обследования пациент должен дышать спокойно и ровно. Спустя несколько спокойных дыхательных движений приступают к маневрированию форсированных вдохов и выдохов. Таким образом определяют ЖЕЛ, ФЖЕЛ и др. С этой целью человек в течение нескольких секунд дышит спокойно, после делает быстрый и достаточно глубокий вдох. После чего он должен сразу выдохнуть с максимальной силой, на которую способен. Причем длительность выдоха должна составлять не меньше 6 секунд. Это позволит достичь верхнего плато на кривой выдоха. Маневр заканчивается сильным и глубоким вдохом.

Если произошел приступ кашля во время выполнения тестирования, смыкание голосовых связок, дыхание прервалось или пациент не смог вдохнуть воздух на максимально возможном уровне, то исследование считается неприемлемым. Кроме того, исказить результаты смогут утечка воздуха или закупорка губника.

Другими причинами неточности исследования могут стать поломка самого спирометра, его неправильная настройка или нарушение техники обследования. Пациент может спровоцировать ошибку сам, начиная дышать через нос и не выполняя указания врача относительно дыхания.

Результаты исследования известны уже через 5-10 минут после завершения тестирования. Расшифровка спирометрии осуществляется лечащим врачом. На основании полученных результатов предпринимаются действия относительно программы лечения. Для того чтобы понять, что это такое, рассмотрим основные показатели и их характеристики.

Условия проведения

Итак, мы разобрались с понятием «спирография»

Как проводится это исследование, также немаловажно знать. Назначается оно, как правило, на утренние или дневные часы, желательно натощак

Однако возможно и его проведение после легкого завтрака при условии, что с момента приема пищи прошло не менее 2-х часов. Сначала, чтобы показатели анализа не дали ложной информации, пациенту дают физически и эмоционально отдохнуть в течение 15 минут сидя. За это время должны нормализоваться частота сердечных сокращений и дыхательных движений, а значит, исследование покажет реальную картину его здоровья. Также важно, чтобы в течение последних 6-12 часов больной не принимал препаратов с бронходилатирующим эффектом.

Суть спирометрии

Термин образован от двух слов: спиро – дыхание и метрия – замеры, измерения. Спирометрия – диагностическое обследование функции внешнего дыхания с установлением характерных скоростных и объемных показателей.

Метод широко применяется в медицине: позволяет выявить патологии, вызывающие нарушения функции дыхания, низкий уровень газообмена.

Показания рассчитываются автоматически. Существуют компьютерные модификации аппарата.

Спирометр электронный MSA99

Первые обследования проводились механическими (чаще всего водными) спирометрами. Все показатели рассчитывались вручную. Процедура была длительной и трудоемкой.

При необходимости постоянного мониторинга можно использовать современный портативный спирометр, который применим и в домашних условиях, и при поездках.

Подобрать подходящий аппарат помогут консультации лечащего врача и медицинского специалиста по продажам аналогичного оборудования. Подбирается спирометр с учетом функциональных требований и личных предпочтений.

Рис. 1 Спирография

Посредством процедуры:

• диагностируют патологические отклонения (очаги нарушения газообмена, уровень бронхообструкции);
• оценивают состояние больного при лечении и эффективность терапии;
• обучают различным дыхательным техникам.

Как расшифровать результаты спирометрии?

При спирометрии определяется целый ряд показателей:

• Какой объем воздушной смеси человек может выдохнуть, когда он расслаблен, спокойно дышит и выдыхает весь объем воздуха из своих легких, до конца. Этот показатель именуют как ЖЕЛ (или жизненная емкость легких).
• Какой объем воздушной смеси выдыхается в интервал одной секунды. Если легочная ткань и респираторный тракт здоровый, пациент обычно может выдохнуть большую часть объема воздуха именно за первую секунду. Это именуют объем форсированного выдоха – маркируя как ОФВ1.
• Общий объем воздушной смеси, который пациент способен выдыхать после глубокого вдоха и с усилием и напряжением, максимально быстро и полностью. Это именуется ФЖЕЛ или же форсированная жизненная емкость легких.

Также специалист оценит объем выдоха за секунду и сравнит значение с общим выдохнутым объемом. Это дает процентный показатель выдоха на первой секунде. Подсчет проводится по показателям ФЖЕЛ и ОФВ1.

Все полученные результаты и их отклонения сравниваются с показателями для совершенно здоровых людей соответствующего пола и возраста. Кривые, нарисованные спирометром при проведении спирографии, также важны для врача, они помогают ему понять результаты и уточнить диагноз.

Чтобы понять суть изменений, можно представить себе пятиполосную автомагистраль, которая была сокращена до трех полос из-за дорожных работ. Движение по этому отрезку автомагистрали займет больше времени. Таким же образом, если дыхательные пути уже, чем обычно, человеку потребуется больше времени, чтобы очистить легкие от воздуха.

Спирометр регистрирует, сколько воздуха пациент может выдохнуть за одну секунду. Объем будет меньше, если дыхательные пути уже, чем у здоровых людей этого же пола, возраста, роста. Врач также может сравнить этот результат с тем, сколько воздуха человек выдохнул в целом, и это соотношение измеряет, насколько сильно дыхательные пути заблокированы.

Важно

У человека, имеющего здоровые дыхательные пути, по меньшей мере, 70% общего выдыхаемого воздуха будет выделяться за одну секунду.

Спирометрия обычно показывает один из трех основных результатов. Это зависит от того, сколько воздуха человек может выдохнуть и в какой пропорции воздух может выйти за первую секунду:

• Нормальное дыхание
• Обструктивные изменения (закупорка респираторных путей изнутри)
• Рестриктивные изменения (сужение путей снаружи).

Обструктивный характер изменений типичен для пациентов, у которых есть заболевания легких, которые сужают дыхательные пути, например, ХОБЛ и астма. Это означает, что воздух выходит из легких медленнее, чем следовало бы с менее чем 70% от общего количества в первую секунду.

При рестриктивных изменениях общее количество воздуха, которым человек может дышать, уменьшается, но скорость, с которой он можете дышать, сохраняется. В этой ситуации, и ОФВ1, и ФЖЕЛ будут ниже, чем прогнозировалось, но соотношение между ними не будет уменьшено.

Это вызвано различными состояниями, которые влияют на ткань легких или на способность легких расширяться и удерживать нормальное количество воздуха, например, легочный фиброз. Эту закономерность также можно наблюдать у людей, которые имеют значительный избыточный вес, аномальную кривизну позвоночника или слабые дыхательные мышцы.

Иногда эти два процесса (обструкция и ограничение) сочетаются — когда общее количество воздуха и скорость его выдувания уменьшаются. Это происходит при тяжелой эмфиземе или муковисцидозе, а также при ожирении.

Парецкая Алена, врач, медицинский обозреватель

1,756 просмотров всего, 3 просмотров сегодня

Что такое спирометрия?

Современной медицине удается предупредить множество заболеваний, путем своевременного диагностирования. Спирометрия – одно из самых результативных обследований, способное дать оценку патологии при нарушениях функции дыхательной системы человека. Её относят к разряду безболезненных и безопасных методов диагностики. Алгоритм выполнения довольно прост, но позволяет получить максимально точные данные о том, каков объем воздуха, вдыхаемого пациентом, как часто осуществляется выдох и вдох.

Сегодня в каждом медицинском учреждении есть спирометр, если врач считает, что у больного имеются показания, то диагностика может быть проведена незамедлительно. Её назначают для оценки того, насколько вероятно развитие респираторных заболеваний и есть ли проблемы в органах дыхательных путей.

Результаты спирометрии станут основой для назначения лечения, разработки индивидуальной медикаментозной терапии, необходимой больному для устранения патологий. Спирография и диагностическая спирометрия применяются для контроля за состоянием дыхательной системы у спортсменов, врач легко проверит состояние легких у курильщиков, больных хроническими болезнями дыхания. Спирометрия у пациента с астмой позволит контролировать лечение, влияние препаратов, направленных на улучшение качества жизни больного.

Как проводится спирометрия

До того, как широкое распространение приобрела цифровая техника, врачи использовали механические спирометры, обычно – водяные. В аппарате для исследования выдыхаемый пациентом воздух проникал в цилиндр, расположенный в сосуде с водой. Во время выдоха цилиндр двигался вверх и записывающее устройство, с ним соединенное, оставляло на движущейся бумаге график. График отражал изменение объема со временем. К сожалению, обследования на такого вида приборах были достаточно трудоемкими и предполагали дополнительный ручной расчет необходимых параметров.

Разновидности современных цифровых спирометров

Сейчас широкое применение имеют цифровые аппараты для исследования дыхательной функции – цифровые спирометры, спирографы. Аппарат фиксирует данные пациента в режиме спокойного дыхания, максимальной вентиляции легких и форсированного выдоха. Также проводят разные функциональные пробы, с бронходилататорами, провокационные и так далее.

Как проводится спирография? Врач или специалист, проводящий исследование обычно использует дополнительные программы, облегчающие расчёт необходимых параметров. Могут понадобиться данные о весе, росте и возрасте пациента, сопутствующих хронических заболеваниях и принимаемых препаратах.

После самой спирометрии рассчитывается таблица с индивидуальными показателями для пациента, значениями необходимых параметров и графическим изображением воздушного потока — спирограмма. При нарушениях в спирограмме врач может назначить дополнительные обследования. Например, с применением бронхолитиков. Процедура достаточно комфортная и безболезненная.

Методика проведения:

• пациент, плотно прижав губы к мундштуку спирографа, спокойно дышит в течение 10 секунд;
• врач командует, когда нужно максимально глубоко вдохнуть, чтобы легкие максимально заполнились воздухом;
• пациент делает выдох максимальной силы в трубку датчика.

Определение и методика проведения

Диагностику проводят рано утром. Пациент не должен завтракать. До начала исследования пациент должен быть в спокойном состоянии около 30 минут. Также не рекомендуется прием бронхолитических препаратов за 12 часов до начала диагностики.Процедура не должна быть болезненной. Сначала пациент должен полностью расслабиться, снять нервозность и убрать физическую нагрузку. Затем процедура выглядит следующим образом:

• пациент садится, на его нос крепится зажим;
• в рот пациенту кладется загубник и он делает несколько вдохов в обычном темпе;
• делается медленный вдох и выдох;
• перерыв 20 секунд;
• повтор вдохов и выдохов в обычном темпе;
• быстрый вдох грудной клеткой и выдох.

Длительность процедуры около 15 минут. После завершения диагностики дается время отдыха для избегания головокружения. В случае необходимости проводится дополнительное исследование максимальной вентиляции легких.
