Техника снятия экг

Содержание:

Устройство кардиографа
как правильно снять экг наложение электродов экг
Что такое ЭКС
Общие правила наложения электродов
- Особенности одноразовых электродов
Распространённые ошибки при регистрации ЭКГ
Кто назначает и проводит ЭКГ?
Методика наложения электродов
ЭКГ сердца. Подготовка
- Дезинфекция
Наложение грудных электродов
Техника снятия ЭКГ

Устройство кардиографа

Большинство аппаратов имеют схожий принцип строения.

Электроды, которые нужно наложить на тело и крепления к ним (присоски, ремни и т. п.).
Переключатель, с помощью которого активируется пара электродов на входе в усилитель.
Усилитель, который увеличивает сигналы с электродов настолько, чтобы их можно было зарегистрировать, но игнорирующий фоновые помехи, например, от движения обследуемого.
Регистратор с функцией записи кривой кардиограммы на пленке/бумаге.
Фильтры, подавляющие сетевые помехи.

Техника снятия ЭКГ перед началом записи предполагает откалибровать прибор – записать калибровочный милливольт. Это является прямой обязанностью медсестер, проводящих функциональную диагностику. Перед началом записи данных с пациента подается напряжение равное 1 милливольт, а на ленте прибор должен отобразить отклонение 10 мм. Если на ленте нет калибровки, то можно поставить под сомнение правильное показание данной кардиограммы.

Чтобы правильно снять ЭКГ, необходимо соблюдать следующий алгоритм действий.

1. Манипуляция начинается с того, что обследуемого укладывают на топчан или кушетку. Необходимо оголить запястья, лодыжки и грудную клетку

Важно следить за эмоциональным состоянием пациента, ведь любое волнение отразится на кардиограмме

2. Производят наложение электродов. Предварительно между кожей и электродом кладут прокладку, обычно из марли, пропитанную изотоническим физиологическим раствором. Можно использовать электродную пасту, которая улучшает проводимость. Накладывать электроды и крепить их нужно на внутренней поверхности предплечья и соответственно голени.

Правила наложения электродов на верхние конечности: красный – правая, желтый – левая, на нижних: зеленый – левая, черный – правая.

Последний электрод не регистрирует показания, с его помощью система заземляется, чтобы избежать поражения электрическим током от неисправного прибора.

3. Грудные электроды обычно имеют присоски, так как их необходимо снимать и перемещать в процессе записи электрокардиограммы. Места их прикрепления обезжиривают и смачивают тампоном, пропитанным физиологическим раствором.

Дополнительные грудные отведения V7,V8,V9 обычно снимают, когда есть необходимость уточнить картину призадне-базальной части стенки левого желудочка. Эта техника снятия ЭКГ носит название по Слопаку. Всего накладывают два электрода – желтый (индифферентный) – на руку и красный (активный) на точки в межреберье, среднеключичной, передней и аксиоллярной области.

Отведения по Небу также считают дополнительными, они двухполюсные, позволяют оценить очаговые изменения в миокарде задней, переднебоковой и верхней части передней стенки левого желудочка. Ценность методики в том, что измеряется потенциал непосредственно над районом сердца, а конечности (с которых сняты стандартные электроды) выпадают из электрической цепи. Это делает сигнал очень сильным и позволяет передавать на большие расстояния.

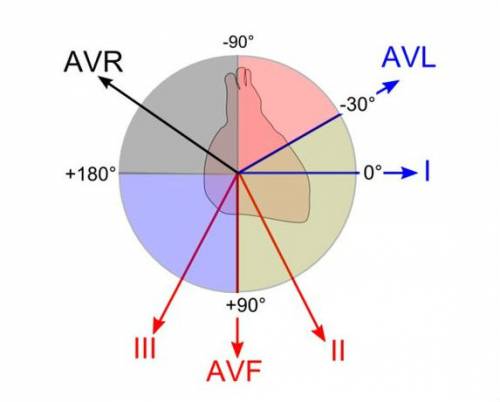

4. После снятия любого отведения медсестра останавливает запись и только после этого переключает прибор на запись следующего отведения. Стандартные отведения записывают при спокойном дыхании, а потом III отведение дополнительно пишется при вдохе. Следующий этап – запись усиленных отведений. Для диагностики недыхательной аритмии производят регистрацию после вдоха с задержкой дыхания. По окончании записи переключатель отведений ставят в положение «О». Снимают электроды с обследуемого, места прикрепления вытирают насухо.

как правильно снять экг наложение электродов экг

Снятие экг: техника снятия, алгоритм действий, правила наложения электродов

Сердце обеспечивает кровью весь организм

Поэтому очень важно сохранить работоспособность главного органа. Одним из путей это сделать является постоянный контроль его состояния

Необходимо хотя бы раз в год посещать кардиолога, чтобы проверить, как работает сердце. Такой визит не доставит никаких неприятных ощущений.

Доктор послушает стетоскопом стук сердца, а также запишет электрокардиограмму, при которой в определенных местах накладывают электроды для ЭКГ, что передают информацию на самописец. Доктор получает ленту с кривой в виде множества зубцов, которые говорят ему о состоянии сердца пациента.

Но все же важно знать, как правильно должны размещаться электроды для ЭКГ на вашем теле

Правила наложения электродов для ЭКГ

Важно знать! Врачи в шоке: «Эффективный способ лечения ГИПЕРТОНИИ и чистки сосудов от Малышевой. Нужно всего лишь перед сном

» Читать далее.

Чтобы уловить все импульсы сердечной деятельности, необходимо измерять показатели в разных местах тела, так как везде могут быть сбои в ритме или частоте. Заметить это можно, установив электроды в разных местах. Они существуют одноразовые и многоразовые.

Техника наложения предвидит соблюдение нескольких правил:

Необходимо провести обезжиривание кожи там, где их будут накладывать. Сделать это можно с помощью спирта;
Если у пациента наблюдается значительный волосяной покров в местах их наложения, то следует обработать эти зоны мыльным раствором. Речь идет о многоразовых электродах. В случаях с одноразовыми, нужно удалять волосы, чтобы контакт был качественным.
Обязательно покрыть их специальной пастой, которая имеет токопроводящие качества. Делается это с целью уменьшения межэлектродного сопротивления.

Некоторые медицинские работники, вместо последнего пункта, используют марлевые прокладки. Но делать это не рекомендуется, так как они быстро высыхают, что приводит к увеличению сопротивления кожи. Единственным заменителем токопроводящей пасты может стать смазывание мест наложения электродов раствором натрия хлорида. Причем, делать это стоит, не жалея вещества.

Одноразовые входят в комплект не всех аппаратов ЭКГ. Их можно найти в тех, которые были выпущены не так давно. С их названия стает понятно, что их использование не предвидит повторного применения в отличие от многоразовых.

Кроме этого, многие специалисты утверждают, что одноразовые намного сокращают время на подготовку пациента, более удобны и практичны. Практически все частные клиники используют именно такое оборудование. Одноразовые изготавливаются из серебряной фольги, что уменьшает риск передачи болезней.

Также имеет лучшую проводимость, что улучшает контакт. Одноразовые стоит использовать, когда снять ЭКГ нужно быстро, а также при усиленном потоотделении.

Но, не столь важно одноразовые или многоразовые используется, доктор разберется в показателях прибора. Чтобы записать электрокардиограмму, необходимо уложить пациента на спину

Для наложения электродов от одежды освобождаются запястья, голени и грудная клетка. Правда, бывают случаи, когда пациент приходит с очень сильной одышкой. В таких случаях противопоказано укладывать его, поэтому ЭКГ записывают в сидячем положении

Чтобы записать электрокардиограмму, необходимо уложить пациента на спину. Для наложения электродов от одежды освобождаются запястья, голени и грудная клетка. Правда, бывают случаи, когда пациент приходит с очень сильной одышкой. В таких случаях противопоказано укладывать его, поэтому ЭКГ записывают в сидячем положении.

Давление прийдет в норму! Просто не забывайте один раз в день.

Техника проведения данной процедуры также в обязательном порядке требует соблюдения правил безопасности, в частности в работе с электроприборами. Необходимо проверить заземление либо провести его. Но это делается лишь не с портативными аппаратами, которые питаются от сети. Те же, что работают на батареях, заземления не требуют.

Куда накладывают электроды для ЭКГ?

Для снятия ЭКГ необходимо наложить электроды, которые в свою очередь имеют отведения. Основные точки, где должна быть зафиксирована деятельность, такие:

правая верхняя конечность;
левая верхняя конечность;
правая нижняя конечность;
левая нижняя конечность;
грудная клетка.

Как накладывать электроды на конечности?

Техника наложения электродов для ЭКГ на конечности предвидит соблюдение некоторого порядка. Он определяется по цвету электрода, а также места, куда его необходимо поставить. Их разделяют таким образом:

Что такое ЭКС

11 лучших средств для снятия стресса

Электрокардиография представляет собой методику, которая позволяет регистрировать электрические поля сердца, которые возникают в результате его деятельности

Техника снятия ЭКГ имеет массу особенностей, которые очень важно знать, так как правильность проведения обследования влияет на конечный результат. Такой метод диагностики очень информативный, именно поэтому он чрезвычайно важен, как для врачей, так и для пациентов

Пример оборудования для проведения электрокардиограммы

Результатом проведения такого обследования является электрокардиограмма, которая представляет собой графическое изображение гривой линии, отображающей работу сердца. Проводится такая методика обследования при помощи специального аппарата — электрокардиографа, который состоит из следующих элементов:

Устройство регистрации.
Входное устройство.
Устройство для усиления биопотенциала сердца.

Если обследование проводится в специальном кабинете, то очень важно чтобы он был отдален от всевозможных источников помех электрического характера. Также рекомендуется использовать специальные кушетки, покрытие вшитой сеткой из металла

Общие правила наложения электродов

Техника наложения давящей повязки при венозном кровотечении

При записи электрокардиограммы совершается установка электродов на несколько участков тела. Таким образом обеспечивается проведение электрических импульсов через сердце, а результаты получаются более точными. Правильность расположения клемм является залогом достоверной записи работы сердца.

Общие правила установки электродов:

Кожа в месте наложения электрода обезжиривается с помощью спирта;
Выраженный волосяной покров при использовании многоразовых электродов обрабатывается мыльным раствором (в противном случае волосы сбриваются);
Электроды покрываются специальным гелем, который улучшает электропроводимость (его можно заменить изотоническим раствором, однако делать это не рекомендуется, так как контакт ухудшится);
Использование марлевых прокладок вместо специального геля также не является альтернативой гелю, так как они быстро высыхают (абсолютно запрещены такие прокладки для длительных исследований, например, холтеровского мониторирования);
Важно соблюдение правил техники безопасности при работе с электроприборами, в частности заземление (не требуется при записи ЭКГ с помощью портативных электрокардиографов, работающих на батарейках).

Все электроды подразделяются на многоразовые и одноразовые. Преимущества и недостатки есть у каждого вида и, как правило, вариант для записи подбирает медицинский персонал.

Особенности одноразовых электродов

Достоинства одноразовых электродов:

Отсутствие риска передачи инфекционных заболеваний;
Простота в установке (медики считают их более практичными);
Высокая степень приклеивания (не спадают при длительном использовании);
Хорошая проводимость и качественный контакт;
Подходят для пациентов с усиленным потоотделением.

В отличие от одноразовых электродов, многоразовые конструкции часто используются в государственных учреждениях, так как более экономичные и крепкие.

Распространённые ошибки при регистрации ЭКГ

Распространённые ошибки, приводящие к искажению результатов ЭКГ

К сожалению, при записи кардиограммы нередки ошибки как со стороны подготовки пациентов к процедуре, так и со стороны медработников при проведении алгоритма регистрации ЭКГ. Наиболее распространёнными ошибками, приводящими к искажению результатов ЭКГ и формированию артефактов являются:

Неправильное наложение электродов: неверное расположение, перестановка электродов местами, неправильное подсоединение проводов к прибору может исказить результаты ЭКГ;
Недостаточное соприкосновение электродов с кожей;
Пренебрежение пациентом правил подготовки. Курение, переедание, употребление крепкого кофе перед процедурой или избыточная физическая активность при снятии ЭКГ покоя может дать неверные данные об электрической активности сердца;
Дрожь в теле, неудобное расположение пациента, напряжение отдельных групп мышц в теле также может искажать данные при регистрации ЭКГ.

Для того, чтобы результаты ЭКГ были достоверными и правдивыми, медработникам необходимо четко владеть алгоритмом действий при снятии кардиограммы и техникой её проведения, а пациентам ответственно подойти к исследованию и соблюдать все правила и рекомендации перед её проведением. Следует отметить, что ЭКГ не имеет противопоказаний и побочных эффектов, что делает этот метод исследования еще более привлекательным.

Кто назначает и проводит ЭКГ?

Электрокардиография – простой и неинвазивный метод диагностики, позволяющий выявить большую часть патологических изменений в работе сердца.

Процедура полностью безболезненна и безопасна, длится всего несколько минут и широко используется в детской практике.

Детские врачи назначают ЭКГ не только при подозрении на заболевания сердца, но и при диспансерных осмотрах, а также перед тем, как выдать ребенку разрешение на посещение спортивной секции.

Проведение электрокардиографии

ЭКГ не требует специальной подготовки, но перед тем, как отправиться на исследование с ребенком, родителям необходимо знать, как проводится исследование, чтобы подобрать удобную одежду.

Во время исследования ребенка необходимо полностью раздеть до пояса, а также освободить от одежды ноги до колена. Во время записи ЭКГ на теле не должно быть металлических предметов (часов, крестиков и др.

), так как они могут создавать помехи для электрокардиографа.

Как выполняется кардиография?

Предварительно раздев, ребенка укладывают на кушетку, на руки и ноги крепятся электроды.

Разные аппараты ЭКГ предусматривают разное крепление электродов на конечности: это могут быть пластиковые клипсы с металлическими пластинами, они одеваются как прищепки, второй вариант – это присоски.

Современные аппараты снабжены одноразовыми электродами, которые прикрепляются к телу за счет липкого слоя, как пластырь.

https://www.youtube.com/watch?v=3nBd1hoLRtk

Кроме электродов на конечности, ребенку устанавливают шесть электродов на левой половине грудной клетки в проекции сердца. Когда все электроды подключены, аппарат в течение нескольких минут регистрирует импульсы от сердца и преобразует их в волнообразную линию на пленке.

Где проводят исследование?

ЭКГ – мобильный и относительно недорогой аппарат, поэтому практически каждое лечебное учреждение выполняет это исследование. В поликлиниках и частных медицинских центрах электрокардиографию выполняют в специальных кабинетах.

В крупных медицинских учреждениях для этого есть специальное подразделение, которое называется отделение функциональной диагностики. По экстренным показаниям ЭКГ делает медицинский персонал скорой помощи.

Сама процедура чаще всего выполняется средним медицинским персоналом (медицинскими сестрами), но каждый врач может выполнить электрокардиографию сам.

Кто оценивает результаты исследования?

Задавая вопрос: «Какой врач проводит ЭКГ ребенку», родители, как правило, интересуются тем, кто может оценить результаты исследования. Оценить результаты ЭКГ у ребенка имеет право врач функциональной диагностики, врач-кардиолог, педиатр, врач скорой помощи.

Как правило, все лечебные учреждения, где выполняется ЭКГ ребенку, не только проводят исследование, но и анализируют его результаты. Оценивать кардиограмму в таком случае необходимо врачу функциональной диагностики. Он делает заключение о выявленных изменениях на ЭКГ или об их отсутствии, но не устанавливает диагноз и не назначает лечение.

Описание ЭКГ делает врач функциональной диагностики

После получения результата ЭКГ, родителям необходимо записаться на прием к врачу, который направил на исследование (как правило, это педиатр или детский кардиолог). Если исследование выполнялось без предварительного обращения к врачу, по собственной инициативе родителей, обратиться за интерпретацией необходимо также к педиатру или кардиологу.

Методика наложения электродов

Обязательным элементом проведения ЭКГ являются, кроме аппарата, специальные спреи и электропроводящие гели (для ЭКГ или ультразвука).

Непосредственно наложению электродов предшествует обезжиривание кожи (с помощью спиртового раствора или используя 0,9% хлорид натрия). Под электроды следует нанести гель, обеспечивая при этом наличие некоторого расстояния между прикрепленными датчиками, что защитит от возникновения токопроводящей дорожки между соседними электродами.

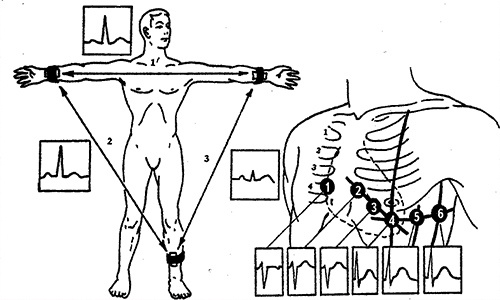

Схема наложения электродов при проведении процедуры ЭКГ

Для проведения электрокардиографии накладываются:

4 электрода пластинчатой формы – на нижние части внутренних поверхностей предплечий и голеней;
1 (в случае одноканальной записи) или 6 (при многоканальной) электродов, снабженных грушами-присосками, – на область груди.

Каждый электрод присоединен к прибору проводом определенного цвета. Сегодня используется следующая маркировка проводов:

к правой руке – красного цвета;
к левой руке — желтого;
к левой ноге – зеленого;
к правой ноге – черного;
к грудному отделу – белого.

В свою очередь, использование шестиканального кардиографа имеет свою маркировку для наконечников грудных электродов:

V1 – красного цвета;
V2 – желтого;
V3 – зеленого;
V4 – коричневого;
V5 – черного;
V6 – синего.

Грудные электроды также имеют свои определенные места наложения:

V1 – у правого края грудной клетки в зоне IV межреберья;
V2 – у левого края грудной клетки в зоне IV межреберья;
V3 – слева, по окологрудинной линии в области между V и IV межреберьями (между 2 и 4 электродом);
V4 – слева, по среднеключичной линии в зоне V межреберья (под грудной мышцей);
V5 – спереди, по подмышечной линии в зоне V межреберья (между 4 и 6 электродами);
V6 – по середине подмышечной линии в области V межреберья (на одной линии с 4-м электродом).

Чтобы правильно снять ЭКГ, необходимо соблюдать следующий алгоритм действий.

Важно следить за эмоциональным состоянием пациента, ведь любое волнение отразится на кардиограмме

Схема расположения точек отведений на груди

Для отведений по Небу используют стандартные электроды, но располагают их по определенной схеме. Точка А – переднебоковая , D – задняя, I – верхняя область передней стенки миокарда

ЭКГ сердца. Подготовка

Подготовка к ЭКГ происходит следующим путем:

пациенту рекомендуется отдохнуть 10-15 мин., но, в неотложном случае, ЭКГ делают не медля;
уложить пациента на спину;
снять все электронные устройства и сделать доступ к грудной клетке;
протереть спиртовым раствором электроды ЭКГ аппарата;
обезжирить кожу в местах присоединения электродов спиртовым раствором и, если нужно, обработать мыльным раствором;
наложить клеммы за схемой;
включить ЭКГ аппарат.

Дезинфекция

С целью предупреждения распространения заболеваний в медицинских кабинетах, ЭКГ аппараты должны поддаваться постоянной дезинфекции. ЭКГ аппараты за классификацией медицинской аппаратуры относятся к категории «некритические».

К этой группе относятся аппараты, которые контактируют с интактным покровом кожи (неповрежденной кожей). Риск инфицирования через электроды ЭКГ очень низкий, поэтому аппарат и электроды подлежат дезинфекции низкого уровня.

Если электроды одноразовые, то после их снятия, они подлежат утилизации. Перед этим их замачивают в дезинфицирующий раствор в специальном контейнере.
Если же они многоразовые, то после и перед каждым пациентом их следует протирать ватным тампоном, смоченным 96% этиловым спиртом.
Также обрабатывают и провода, и сам ЭКГ аппарат.

Кабинет функциональной диагностики кварцуют специальными лампами, время, продолжительность и частота кварцевания кабинета зависит от количества людей за день.

Алгоритм наложения электродов, сколько их нужно:

Электрод	Место накладывания электрода	Отведение	Стенка сердца
Красный пластинчатый	Правая рука	I	Передняя
Желтый пластинчатый	Левая рука	II	Сумма I и III отведений
Зеленый пластинчатый	Левая нога	III	Нижняя
Черный пластинчатый	Правая нога	Заземление	Заземление
Красный	IV межреберье справа от грудины	V1	Передняя стенка, правый желудочек
Желтый	IV межреберье слева от грудины	V2	Передняя стенка
Зеленый	Посередине между V2 и V4	V3	Межжелудочковая перегородка
Коричневый	V межреберье по среднеключичной линии	V4	Верхушка сердца
Черный	На 1.5-2 см влево от V4	V5	Переднебоковая стенка левого желудочка
Фиолетовый	На 1.5-2 см влево от V5	V6	Боковая стенка левого желудочка

Наложение электродов при ЭКГ, схема маркирования которых одинаковая во всем мире, имеет такой алгоритм:

сначала накладываются клеммы на конечности, согласно маркированию;
дальше на грудной клетке крепятся груши-присоски в точках, соответствующих схеме.

Для стандартной кардиограммы нужно 10 электродов:

4 пластинчатых на конечности;
6 грудных груш-присосок.

Наложение грудных электродов

Грудные электроды в наше время бывают разных видов, всё зависит от фирмы производителя самого аппарата ЭКГ. Они бывают одноразовыми и многоразовыми. Одноразовые более удобны в использовании, не оставляют неприятных следов раздражения на коже после снятия. Но если нет одноразовых, тогда применяют многоразовые, они по своей форме похожи на полусферы и имеют свойство присасываться. Это свойство необходимо для чёткой постановки именно в нужное место с последующей фиксацией на нужное время.

Медицинский работник, уже знающий, как снять ЭКГ, справа от пациента располагается у кушетки, для того чтобы правильно наложить электроды. Необходимо, как уже сказано, предварительно обработать кожу груди пациента спиртом, затем физиологическим раствором или медицинским гелем. Каждый грудной электрод промаркирован. Чтобы было понятнее, как снять ЭКГ, схема наложения электродов представлена ниже.

Приступаем к наложению электродов на грудь:

Предварительно находим у пациента 4-е ребро и ставим под ребро первый электрод, на котором стоит цифра 1. Для того чтобы электрод успешно стал на необходимое место, нужно использовать его свойство присасывания.
2-й электрод ставим также под 4-й ребро, только с левой стороны.
Затем приступаем к наложению не 3-го, а сразу 4-го электрода. Он накладывается под 5-е ребро.
Электрод под номером 3 необходимо расположить между 2-м и 4-м ребром.
5-й электрод устанавливается на 5-е ребро.
6-й электрод накладываем на уровне с 5-м, но на пару сантиметров ближе к кушетке.

Перед включением аппарата для записи ЭКГ ещё раз проверяем правильность и надёжность наложенных электродов. Только после этого можно включить электрокардиограф. Перед этим необходимо выставить скорость движения бумаги и настроить другие показатели. Во время записи пациент должен находиться в состоянии полного покоя! По окончании работы аппарата можно снять бумагу с записью кардиографа и отпустить пациента.

Техника снятия ЭКГ

Важным навыком для медицинской сестры является правильная техника снятия ЭКГ (электрокардиограммы). Напомним, что электрокардиография — это методика регистрации электрических полей сердца, возникающих в процессе его деятельности. а также их получение их графического изображения на бумаге или дисплее. Электрокардиография является информативным и неинвазивным методом исследования работы сердца — удобным и ценным для пациента и лечащего врача.

Электрокардиограмма — это графическое изображение в виде кривой, полученное в процессе электрокардиографии на бумаге или дисплее. Запись ЭКГ проводится с помощью аппаратов — электрокардиографов. Любой электрокардиограф имеет:

входное устройство;
усилитель биопотенциала сердца;
регистрирующее устройство.

Медицинская сестра допускается к работе с электрокардиографом только после обучения, лучше всего по специализации «Функциональная диагностика«. Регистрация ЭКГ проводится в специально приспособленном и оборудованном помещении, а также в палате у постели больного, на дому, на месте оказания медицинской помощи, в карете скорой помощи.

Кабинет ЭКГ должен быть удален от любых предполагаемых источников электрических помех. Целесообразным является экранирование кушетки: она покрывается специальным одеялом с вшитой заземленной (!) металлической сеткой.

Непосредственно перед плановой регистрацией ЭКГ пациент не должен принимать пищу, курить, употреблять возбуждающие напитки (чай, кофе, «энергетики»), нагружать организм физически.

Фиксируем в необходимой документации персональные данные пациента, номер истории болезни, дату и время снятия ЭКГ.

Укладываем пациента на кушетку в положение лежа на спине. Обезжириваем те участки кожи, куда будем накладывать электроды — протираем их салфеткой, смоченной в изотоническом растворе хлорида натрия (0,9%).

Накладываем электроды: 4 пластинчатых — на нижние трети внутренней поверхности голеней и предплечий, а на грудь — грудные электроды, снабженные присосками-грушами. При одноканальной записи используют 1 грудной электрод, при многоканальной — несколько.

К каждому электроду присоединяем провода определенного цвета, идущие от электрокардиографа. Общепринятая маркировка проводов электрокардиографа:
