Что показывает ЭКГ?

Проводя ЭКГ сердца, врачи обращают внимание на частоту и ритмичность сокращения органа. Эти параметры всегда учитываются при оценке сердечных патологий

Учащение сокращений, нарушение ритма, замедление сердцебиений отражаются в результатах ЭКГ. Кроме того, врачам удается определить точный источник неправильных электрических сигналов, путь их прохождения в сердце, степень выраженности.

Результаты ЭКГ, расшифровка изображенных линий помогают выявить патологии сердца при визуальном отсутствии симптоматики и клинической картины болезни. Электрокардиограмма показывает наличие следующих отклонений:

• аритмия;
• стенокардия;
• ишемия;
• инфаркт;
• брадикардия;
• тахикардия.

Расшифровка ЭКГ у взрослых

В большинстве случаев с электрокардиограммами работают кардиологи, терапевты, врачи скорой помощи, но специалистом в данной области является врач функциональной диагностики. Расшифровка ЭКГ – непростая задача, которая не под силу человеку, не имеющему соответствующей квалификации.

Обычно на ЭКГ здорового человека можно выделить пять зубцов, записывающихся в определенной последовательности: P, Q, R, S и T, иногда регистрируется зубец U (его природа на сегодняшний день точно не известна). Каждый из них отражает электрическую активность миокарда разных участков сердца.

При регистрации ЭКГ обычно записывается несколько комплексов, соответствующих сокращениям сердца. У здорового человека все зубцы в этих комплексах расположены на одинаковом расстоянии. Разница в интервалах между комплексами свидетельствует о нарушении сердечного ритма.

В таком случае для того чтобы точно установить форму аритмии, может понадобиться холтеровское мониторирование ЭКГ. При помощи специального маленького портативного устройства кардиограмма записывается непрерывно в течение 1-7 суток, после чего полученная запись обрабатывается при помощи компьютерной программы.

• Первый зубец Р отражает процесс деполяризации (охват возбуждением) предсердий. По его ширине, амплитуде и форме врач может заподозрить гипертрофию этих камер сердца, нарушение проведения импульса по ним, предположить наличие у пациента пороков органа и других патологий.
• Комплекс QRS отражает процесс охвата возбуждением желудочков сердца. Деформация формы комплекса, резкое уменьшение или увеличение его амплитуды, исчезновение одного из зубцов может говорить о множестве заболеваний: инфаркт миокарда (при помощи ЭКГ можно установить его локализацию и давность), рубцы, гипертрофия желудочков, нарушение проводимости (блокады ножек пучка Гиса), воспалительные процессы и др.
• Последний зубец Т определяется реполяризацией желудочков (условно говоря, расслаблением), деформация этого элемента может говорить об электролитных нарушениях, ишемических изменениях и других патологиях сердца.

Участки ЭКГ, связывающие различные зубцы, получили название «сегменты». В норме они лежат на изолинии, либо отклонение их не значительно. Между зубцами располагаются интервалы (например, PQ или QT), которые отражают время прохождения электрического импульса по отделам сердца, у здорового человека они имеют определенную длительность. Удлинение или укорочение этих интервалов – также значимый диагностический признак. Увидеть и оценить все изменения на ЭКГ может только квалифицированный врач.

В расшифровке ЭКГ важен каждый миллиметр, иногда даже полмиллиметра имеют решающее значение в выборе лечебной тактики. Очень часто опытный врач может по электрокардиограмме поставить точный диагноз без использования дополнительных методов исследования, а в некоторых случаях ее информативность превосходит данные других видов исследования. По сути это скрининговый метод обследования в кардиологии, позволяющий выявить или хотя бы заподозрить заболевания сердца на ранних этапах. Вот поэтому электрокардиограмма еще долгие годы будет оставаться одним из самых востребованных диагностических методов в медицине.

Нормальная ЭКГ Править

Обычно на ЭКГ можно выделить 5 зубцов: P, Q, R, S, T. Иногда можно увидеть малозаметную волну U. Зубец P отображает работу предсердий, комплекс QRS — систолу желудочков, а сегмент ST и зубец T — процесс реполяризации миокарда.

Отведения Править

Каждая из измеряемых разниц потенциалов называется отведением.
Отведения I, II и III накладываются на конечности: I — правая рука — левая рука, II — правая рука — левая нога, III — левая рука — левая нога.

Регистрируют также усиленные отведения от конечностей: aVR, aVL, aVF — однополюсные отведения.

При однополюсном отведении регистрирующий электрод определяет разность потенциалов между конкретной точкой электрического поля (к которой он подведён) и гипотетическим электрическим нулем.
Однополюсные грудные отведения обозначаются буквой V.

Отведения	Расположение регистрирующего электрода
V1	В 4-м межреберье у правого края грудины
V2	В 4-м межреберье у левого края грудины
V3	На середине расстояния между V2 и V4
V4	В 5-м межреберье по срединно-ключичной линии
V5	На пересечении горизонтального уровня 4-го отведения и передней подмышечной линии
V6	На пересечении горизонтального уровня 4-го отведения и средней подмышечной линии
V7	На пересечении горизонтального уровня 4-го отведения и задней подмышечной линии
V8	На пересечении горизонтального уровня 4-го отведения и срединно-лопаточной линии
V9	На пересечении горизонтального уровня 4-го отведения и паравертебральной линии

В основном регистрируют 6 грудных отведений: с V₁ по V₆. Отведения V₇-V₈-V₉ редко используются в клинической практике, они нужны только для более точных и детальных исследований.

Для поиска и регистрации патологических феноменов «немых» участков миокарда применяют дополнительные отведения (не входящие в стандартный набор):

• Дополнительные отведения Вилсона, расположение электродов и соответственно нумерация, по аналогии с грудными отведениями Вилсона, продолжается в левую подмышечную область и заднею поверхность левой половины грудной клетки. Специфичны для задней стенки левого желудочка.
• Брюшные отведения предложены в г. J.Lamber. Специфичны для переднеперегородочного отдела левого желудочка, нижней и нижнебоковой стенок левого желудочка. В настоящее время практически не используются

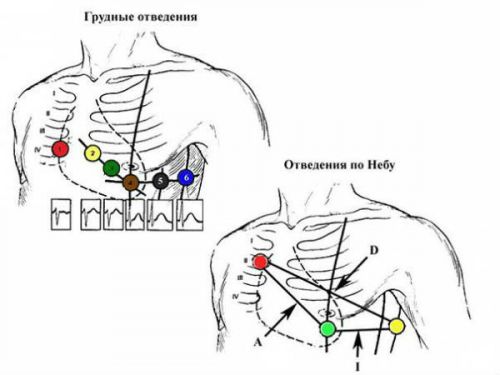

• Отведения по Небу — Гуревичу. Предложены в г. немецким ученым W. Nebh. Три электрода образуют приблизительна равносторонний треугольник, стороны которого соответствуют трём областям — задней стенке сердца, передней и прилегающей к перегородке.

Правильное понимание нормальных и патологических векторов деполяризации и реполяризации клеток миокарда позволяют получить большое количество важной клинической информации.

Правый желудочек обладает малой массой, оставляя лишь незначительные изменения на ЭКГ, что приводит к затруднениям в диагностике его патологии, по сравнению с левым желудочком.

Электрическая ось сердца (ЭОС) Править

Электрическая ось сердца — проекция результирующего вектора возбуждения желудочков во фронтальной плоскости (проекция на ось I стандартного электрокардиографического отведения). Обычно она направлена вниз и влево (нормальные значения: 30°…70°), но может и выходить за эти пределы у высоких людей и лиц с повышенной массой тела (вертикальная ЭОС с углом 70°…90°, или горизонтальная — с углом 0°…30°).
Отклонение от нормы может означать как наличие каких либо патологий (аритмии, блокады, тромбоэмболия), так и нетипичное расположение сердца (встречается крайне редко). Нормальная электрическая ось называется нормограммой. Отклонения её от нормы влево или вправо — соответственно левограммой или правограммой.

Как выглядит ЭКГ в норме и при патологии

Параметры электрокардиограммы у взрослых мужчин и женщин представлены в таблице и выглядят так:

Параметры ЭКГ	Норма	Отклонение	Вероятная причина отклонения
Расстояние R-R-R	Равномерные промежутки между зубцами	Неравномерное расстояние	мерцательная аритмия; сердечная блокада; экстрасистолия; слабость синусового узла.
Частота сердечных сокращений	60-90 уд/мин в спокойном состоянии	Ниже 60 или выше 90 уд/мин в покое	тахикардия; брадикардия.
Сокращение предсердий — зубец R	Направлен вверх, внешне напоминает дугу. Высота составляет около 2 мм. Может не присутствовать в ΙΙΙ, AVL, V1.	высота превышает 3 мм; ширина более 5 мм; двугорбый вид; зубец отсутствует в отведениях Ι-ΙΙ, AVF, V2-V6; мелкие зубцы (напоминает внешне пилу).	утолщение миокарда предсердий; сердечный ритм возникает не в синусовом узле; мерцание предсердий.
Интервал P-Q	Прямая линия между зубцами P-Q c интервалом 0,1-0,2 секунды.	длина более 1 см с интервалом 50 мм в секунду; меньше 3 мм.	атриовентрикулярная блокада сердца; синдром WPW.
QRS-комплекс	Длина 0,1 секунда — 5 мм, затем зубец Т и прямая линия.	расширение QRS-комплекс; отсутствует горизонтальная линия; вид флага.	гипертрофия миокарда желудочков; блокада ножек пучка Гиса; пароксизмальная тахикардия; фибрилляция желудочков; инфаркт миокарда.
Зубец Q	Отсутствует или направлен вниз с глубиной равной 1/4 зубца R	Глубина и/или ширина, превышающие норму
Зубец R	Высота 10-15 мм, направлен острым концом вверх. Присутствует во всех отведениях.	высота более 15 мм в отведениях Ι, AVL, V5, V6; буква М на острие R.	гипертрофия левого желудочка; блокада ножек пучка Гиса.
Зубец S	Глубина 2-5 мм, острый конец направлен вниз.	глубина более 20 мм; одинаковая глубина с зубцом R в отведениях V2-V4; неровный с глубиной более 20 мм в отведениях ΙΙΙ, AVF, V1-V2.	Гипертрофия левого желудочка.
Сегмент S-T	Совпадает с расстоянием между зубцами S-T.	Любое отклонение горизонтальной линии больше чем на 2 мм.	стенокардия; инфаркт миокарда; ишемическая болезнь.
Зубец T	Высота дуги до 1/2 зубца R или совпадает (в сегменте V1). Направление — вверх.	высота более 1/2 зубца R; острый конец; 2 горба; слияние с S-T и R в виде флажка.	перегрузка сердца; ишемическая болезнь; острый период инфаркта миокарда.

Какая должна быть кардиограмма у здорового человека

Показания хорошей кардиограммы взрослого человека:

Зубец	Отведение	Описание
Р	Ι, ΙΙ, ΙΙΙ; VF; V2-V6.	Положительный.
Р	AVR	Отрицательный.
Т	AVR	Отрицательный.
R	V1-V4	Увеличение амплитуды.
R	V5-V6	Уменьшение размаха колебаний.
S	V1-V6	Уменьшение до полного исчезновения.
Сегмент RSТ	На изолинии.	Погрешность не более 0,5 мм

В видео представлено сравнение кардиограммы здорового и больного человека и дана правильная интерпретация получаемых данных. Взято с канала «Жизнь гипертоника».

Показатели у взрослых

Пример нормальной ЭКГ у взрослых людей:

Показатели ЭКГ	Норма
QRS	0,06-0,1 сек
P	0,07-0,11 сек
Q	0,03 сек
T	0,12-0,28 сек
PQ	0,12-0,20 сек
ЧСС	60-80 уд/мин

Показатели у детей

Параметры электрокардиограммы у детей:

Показатели ЭКГ	Норма
QRS	0,06-0,1 сек
P	Не больше 0,1 сек
Q	0,2 сек
QT	Не больше 0,4 сек
ЧСС	0 мес — 3 года — 100-110 уд/мин; 3-5 лет — до 100 уд/мин; 6-8 лет — 90-100 уд/мин; 9-12 лет — 70-85 уд/мин

Разберем различные виды аритмий

Синусовые аритмии, возникают из-за нарушений в синоатриальном узле, расположенном в правом предсердии. В этом случае все зубцы сохраняют размер, форму и последовательность.

 Виды синусовых аритмий:

• Синусовая тахикардия, при которой сердце бьется чаще 90 уд/мин, но ритм кардиограммы сохраняется. Такое состояние не всегда говорит о болезни, поскольку может наблюдаться у здоровых людей при эмоциональном возбуждении и физических нагрузках.
• Синусовая брадикардия – аритмия, при которой сердце бьётся реже, чем нужно. При таком нарушении проверить щитовидную железу, поскольку брадикардия часто возникает при недостатке щитовидных гормонов.
• Дыхательная синусовая аритмия, при которой сердце во время вдоха и выдоха бьётся с разной частотой. Такая особенность считается вариантом нормы.
• Экстрасистолия – аритмия, при которой на фоне нормальной кардиограммы появляются «внеплановые» сокращения.

Дыхательная синусовая аритмия
Недыхательная синусовая аритмия

Иногда экстрасистолы чередуются с нормальными сердечными сокращениями. В этом случае возникают:

• Бигеминия – состояние, при котором из каждых двух сердечных сокращений одно является экстрасистолическим.
• Тригеминия — при этом нарушении за двумя нормальными сокращениями следует одно патологическое.
• Квадригеминия — в этом случае из четырех сокращений три нормальные, а одно- экстрасистолическое.
• Предсердная экстрасистолия развивается из-за возникновения внеочередного очага возбуждения в тканях предсердия. В этом случае нервный импульс идёт не от синусового узла, а от тканей миокарда. При подозрении на такое состояние нужно оценить на кардиограмме внешний вид зубца Р на «внеплановом» сокращении. Он, как правило, сглаженный, малозаметный или даже отрицательный.
• Узловая экстрасистолия возникает из-за импульса, появившегося в атрио-вентрикулярном узле. При какой патологии на внеочередном сокращении видны изменённый зубец P и уменьшенный интервал PQ. В некоторых случаях зубец P может даже появиться после сокращения сердца. Поскольку без дополнительных видов диагностики выяснить в таких случаях, какая именно тахикардия возникла у больного очень сложно. В ЭКГ ставится заключение о наджелудочковой (суправентрикулярной) тахикардии.
• Желудочковая экстрасистолия – тяжелая аритмия, при которой неправильно работают желудочки, выталкивающие кровь в предсердия. Наиболее безопасны в этом в этом плане одиночные желудочковые экстрасистолы, представляющие собой единичные сокращения, отличающиеся от нормальной ЭКГ. Встречаются парные желудочковые экстрасистолы, при которых такие сокращения возникают парами. Иногда встречаются желудочные экстрасистолы, появляющиеся из разных очагов миокарда. В этом случае на кардиограмме видны разнообразные неправильные зубцы, имеющие разную длину, ширину, и другие размеры.
• Пароксизмальная тахикардия — нарушение ритма, при котором на ЭКГ видны сердечные сокращения, следующие безостановочно друг за другом. Больные при этом ощущают толчки в груди, сменяющиеся приступами сердцебиения, сопровождающимися неприятными ощущениями в груди.

После такого приступа (пароксизма) возникает длительная пауза. Возникают жалобы на головокружение, тошноту, может нарушаться речь. Такое состояние чаще всего связано с поражением миокарда в области проводящих волокон, оставшемся после инфаркта или с воспалительными процессами. Иногда это нарушение может возникать из-за проблем с нервной системой и сопровождать тяжёлые неврозы.

В каких случаях проводится электрокардиография

В виду того, что от полноценной работы сердца зависит состояние многих других органов и жизнедеятельность человека в целом, обследование с помощью кардиографа может происходить в комплексе с другими видами диагностирования либо предварительно перед более сложными процедурами, чтобы избежать осложнений со стороны сердечно-сосудистой системы. Показаниями к электрокардиографии служат:

• плановое хирургическое вмешательство;
• повреждения миокарда (ишемия, инфаркт);
• многолетнее курение;
• инфекционные заболевания;
• беременность;
• гипертония;
• проблемы с сосудами;
• тревожные симптомы нарушения дыхания (одышка, «ком в горле»);
• боль в груди или под лопаткой.

Электрокардиограммы также снимают у профессиональных спортсменов и других лиц, чья деятельность бывает связана с переутомлением, чрезмерным физическим или умственным напряжением, экстремальными ситуациями. Проще говоря, кардиография в обязательном порядке входит в число обследований при диспансеризации.

При необходимости ЭКГ проводят с применением лекарственных препаратов или дозированной физической нагрузкой. Существует также углубленный способ ЭКГ — суточный контроль за сердечной деятельностью (холтеровское мониторирование).

Другие методы

Внутрипищеводная электрокардиография

Активный электрод вводится в просвет пищевода.
Метод позволяет детально оценивать электрическую активность предсердий и атриовентрикулярного соединения.
Важен при диагностике некоторых видов блокад сердца.

Векторкардиография

Регистрируется изменение электрического вектора работы сердца в виде проекции объемной фигуры на плоскости отведений.

Прекардиальное картирование

На грудную клетку пациента закрепляются электроды (обычно матрица 6х6), сигналы от которых обрабатываются компьютером.
Используется в частности, как один из методов определения объёма повреждения миокарда при остром инфаркте миокарда.
К текущему моменту расценивается как устаревший.

Холтеровское мониторирование

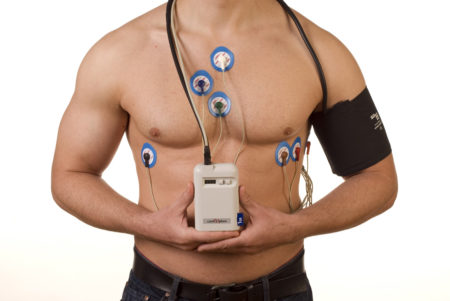

Система холтеровского мониторирования

Основная статья: Суточное мониторирование ЭКГ

Синоним — суточное мониторирование ЭКГ по Холтеру.

На теле пациента, который ведет обычный образ жизни, закрепляется регистрирующий блок, записывающий электрокардиографический сигнал от одного, двух, трёх или более отведений в течение суток или более. Дополнительно регистратор может иметь функции мониторирования артериального давления (СМАД). Одновременная регистрация нескольких параметров является перспективной в диагностике заболеваний сердечно-сосудистой системы.

Стоит упомянуть о семисуточном мониторировании ЭКГ по Холтеру, которое даёт исчерпывающую информацию об электрической деятельности сердца.

Результаты записи передаются в компьютер и обрабатываются врачом при помощи специального программного обеспечения.

Гастрокардиомониторирование

Одновременная запись электрокардиограммы и гастрограммы в течение суток. Технология и прибор для гастрокардиомониторирования аналогичны технологии и прибору для холтеровского мониторирования, только, кроме записи ЭКГ по трём отведениям, дополнительно записываются значения кислотности в пищеводе и (или) желудке, для чего используется рН-зонд, введённый пациенту трансназально. Применяется для дифференциальной диагностики кардио- и гастрозаболеваний.

Электрокардиография высокого разрешения

Метод регистрации ЭКГ и её высокочастотных, низкоамплитудных потенциалов, с амплитудой порядка 1—10 мкВ и с применением многоразрядных АЦП (16—24 бита).

Заболевания сердечнососудистой системы, которые можно определить по ЭКГ

• Аритмия. Аритмия характеризуется нарушением в формировании импульса и его продвижении по мышечному слою. При этом часто отмечается сбой ритма, увеличиваются временные промежутки между R – R при изменении ритма, а также становятся заметны незначительные колебания P – Q и Q – T;
• Стенокардия. Это заболевание приводит к болям в области сердца. кардиограмма при данной патологии показывает изменение амплитуды Т зубца и депрессию сегмента S – Т, которые можно заметить на определенных участках кривой;
• Тахикардия. При данной патологии происходит значительное учащение сокращений сердечной мышцы. На ЭКГ тахикардия определяется уменьшением интервалов между сегментами, увеличением ритма, а также сдвигом части RS – T на небольшое расстояние;
• Брадикардия. Это заболевание характеризует сниженная частота сокращений миокарда. Картина ЭКГ при такой патологии отличается от нормы лишь снижением ритма, возрастающим интервалом между сегментами и небольшим изменением амплитуды зубцов;
• Гипертрофия отделов сердца. Данная патология определяется перегрузкой желудочков или предсердий и проявляется на кардиограмме в виде повышенной амплитуды R зубца, нарушении проводимости тканей, а также в увеличении временных промежутков для увеличенной области миокарда и изменении электрической позиции самого сердца;
• Аневризма. Аневризма проявляется в обнаружении зубца QS на месте высокого R и в повышенном сегменте RS – T на месте Q;
• Экстрасистолия. При данном заболевании появляется нарушение ритма, на ЭКГ отмечается большая пауза после экстрасистол, деформация QRS, измененные экстрасистолы и отсутствие зубца Р(э);
• Тромбоэмболия легочной артерии. Для подобной патологии характерно кислородная недостаточность мышечной ткани, гипертония сосудов малого круга кровообращения и увеличение правых отделов сердца, перегрузка правого желудочка и наджелудочковые тахиаритмии;
• Инфаркт миокарда. Инфаркт можно определить по отсутствию зубца R, подъему сегмента S – T и отрицательному зубцу Т. Во время острой стадии при электрокардиографии сегмент S – T располагается выше изолинии, а зубец Т не дифференцируется. Подострая стадия характеризуется опусканием области S – T и появлении отрицательного Т. На стадии рубцевания инфаркта ЭКГ показывает, что сегмент S – T изоэлектричен, Т отрицательный, при этом хорошо виден зубец Q.

Показания и противопоказания к проведению ЭКГ

Электрокардиография оказалась одним из наиболее полезных диагностических обследований в клинической медицине. Она обычно используется для определения травм миокарда, ишемии и наличия предшествующего инфаркта. Также метод для оценки состояния пациентов с электролитными нарушениями или электрокардиостимулятором.

Врач может рекомендовать электрокардиограмму, если имеются признаки или симптомы, которые указывают на проблему с сердцем. Типичные примеры таких признаков и симптомов, требующих обследования:

• Грудная боль.
• Быстрое или медленное сердцебиение.
• Трудности с дыханием.
• Слабость и синдром хронической усталости.
• Шумы в сердце.

Врачу может понадобиться более одной процедуры для подтверждения диагноза. ЭКГ нередко проводят у пациентов в качестве обязательной части медицинского осмотра. Обследование может выявить ранние признаки болезни сердца, которая проявляется бессимптомно. Врач, скорее всего, будет искать сердечные болезни у родителей, чтобы определить влияние генетических факторов на заболевание.

Особое диагностическое значение электрокардиографическое исследование имеет при выявлении ишемической болезни сердца, аритмий или сердечной недостаточности. Другие распространенные применения кардиографии включают исследование метаболических нарушений и побочных эффектов фармакотерапии, оценку развития первичных и вторичных кардиомиопатических процессов.

Основные виды процедуры:

• Холтер-мониторинг.
• Стресс-тест (с «хорошей» нагрузкой или предварительным введением гликозидов).
• ЭКГ в покое (стандартное).

ЭКГ-холтер – небольшое портативное устройство, позволяющее фиксировать кардиограмму в течение 24 или 48 часов. Аппарат регистрирует кардиограмму сердца только в определенное время, пока его носят. Позволяет определить нарушения в ритме, возникающие при выполнении повседневных задач.

Холтер-мониторинг

Абсолютных противопоказаний к проведению процедуры нет, кроме отказа пациента. Некоторые пациенты могут иметь аллергию или высокую чувствительность к адгезиву, используемому для прикрепления электродов; в этих случаях применяют гипоаллергенные вещества. Перед проведением процедуры уточните у лечащего врача, можно ли делать ЭКГ при аллергии.

Данные, указывающие на необходимость проведения дополнительных анализов

К сожалению, следует понимать, что электрокардиограмма не может считаться единственно верным критерием для установления того или иного кардиологического диагноза.

Для установления действительно верного диагноза медики всегда используют несколько диагностических критериев: обязательно проводят визуальный осмотр пациента, пальпацию, аускультацию, перкуссию, собирают анамнез и проводят электрокардиографию.

При условии, что данные кардиографии подтверждаются конкретными (соответствующими предполагаемой патологии) симптомами у пациента, данными получаемыми при осмотре – диагноз выставляется достаточно быстро.

Дополнительные исследования (УЗИ, Эхо-кардиоргафия, МРТ, КТ или иные) также могут быть необходимы, если электрокардиограмма остается в норме, а больной предъявляет некоторые жалобы на интенсивные проявления проблемы неясного или сомнительного генеза.

Нормальные интервалы и признаки, указывающие на патологию

Запись ЭКГ на стандартной бумаге позволяет измерять время, необходимое для различных фаз электрической деполяризации, обычно в миллисекундах. Для таких «интервалов» существует нормальный диапазон:

1. Интервал PR (измеряется от начала зубца P до первого отклонения комплекса QRS). Нормальный диапазон 120 – 200 мс.
2. Продолжительность QRS (измеряется от первого отклонения QRS до его конца на изоэлектрической линии). Нормальный диапазон до 120 мс.
3. Интервал QT (измеряется от первого отклонения QRS до конца зубца Т на изоэлектрической линии). Нормальный диапазон до 440 мс.

Патологию распознают по ЭКГ признакам. В таблице приведены основные:

ЭКГ признаки	Диагностика
Расстояние между зубцами R неравно	Мерцательная аритмия, блокада сердца, слабый синус, экстрасистолия
Р зубец высокий (более 5 мм), широкий (более 5 мм), состоит из двух половинок	Утолщение предсердия
Р-зубец отсутствует во всех отведениях, кроме V1	Ритм не исходит от синусового узла
Интервал PQ увеличен	Атриовентрикулярная блокада
Расширение QRS	Гипертрофия желудочков, блокада пучка Гиса
Между QRS нет пробелов	Тахикардия, фибрилляция желудочков
QRS как флаг	Инфаркт
Глубокий и широкий Q	Инфаркт
Широкий R (более 15 мм) в отведениях I, V5, V6	Гипертрофия левого желудочка
Глубокий S в III, V1, V2	Гипертрофия левого желудочка
ST выше или ниже изолинии более 2 мм	Ишемия или сердечный приступ
Высокий, двугорбый, остроконечный T	Перегрузка сердца, ишемия
T сливается с R	Острый сердечный приступ

У детей и взрослых показатели отличаются. Таблица параметров кардиограммы взрослого и ребенка:

Показатель	Значение для взрослого, с	Значение для ребенка, с
QRS	0.06-0.1	0,06-0,1
P	0.07-0.11	До 0,1
Q	0.07-0.11	–
T	0.12-0.28	–
PQ	0.12-0.2	0,2
QT	–	До 0,4

Данные, приведенные в таблице, как правило, зависит от возраста. Например, ЧСС у детей до 3 лет – 100-110 ударов в минуту, 3-5 лет до 100 ударов, 6-8 – 90-100, а у детей 9-12 лет 70-85 ударов в минуту.

Факторы, которые влияют на данные

Тест ЭКГ это первое, что надо сделать, если у пациента есть нарушения сердца. Специалисту нельзя упускать из виду основы правильного проведения ЭКГ, это существенно повлияет на итоговые интерпретации, диагнозы и планы лечения пациентов. Ряд факторов влияет на данные ЭКГ, с последствиями того, как эти данные затем используются при заключении и лечении. Ниже приведены 3 важные проблемы и шаги, которые надо предпринять для получения точной расшифровки ЭКГ.

Высококачественные кривые ЭКГ требуют хорошей практики при подготовке пациента и размещению электродов. Если надлежащие условия не соблюдаются, интерпретация ЭКГ может быть скомпрометирована до ее начала. На захват электрической активности сердца с помощью электродов влияет тот факт, что кожа может быть плохим проводником электричества. Хорошая подготовка, следовательно, состоит из:

• удаления волос;
• удаления лосьонов, порошков и масел;
• сушки кожи для лучшего крепления электрода;
• абразивной обработки кожи для удаления мертвых клеток кожи.

Фильтрация ЭКГ удаляет шум из записей ЭКГ. При этом он предназначен для того, чтобы помочь врачам более четко видеть данные о форме волны, облегчая чтение и интерпретацию ЭКГ. В то время как фильтрация может привести к чистому ЭКГ, слишком сильная фильтрация может исказить, или удалить достоверные данные формы сигнала. Проблема с чрезмерно отфильтрованными данными ЭКГ заключается в том, что врачи могут не знать, чего им не хватает.

ЭКГ – визуальное представление электрической активности сердца. Электрический стимул происходит непрерывно и повторяется, чтобы заставить его биться. Для точного представления этой деятельности в цифровом виде электрокардиографу в состоянии покоя поручено собрать достаточно точек данных, чтобы воспроизвести аналоговый сигнал как можно ближе к оригиналу.

На заметку!

Время суток тоже влияет на показания кардиограммы, рекомендуют делать утром или днем, пока организм не подвергался стрессу.

ЭКГ – это быстрый, безопасный и безболезненный тест. Никакое электричество не вводится в тело, пока он выполняется. Может быть небольшой дискомфорт, когда электроды удаляют с кожи — подобно удалению липкой штукатурки – и может появиться легкая сыпь в местах прикрепления электродов. Расшифровать кардиограмму сердца можно и самостоятельно, но лучше доверить это дело врачу.

Мне нравитсяНе нравится

Основные элементы ЭКГ

Биопотенциалы сердца регистрируют благодаря фиксации электродов электрокардиографа на верхних и нижних конечностях, а также на грудной клетке слева. Таким образом, получается собрать все направления электрогенеза в человеческом теле. Регистрирующие электроды располагают на разных частях тела и именно это сказывается на отведениях. Они бывают стандартными, однополюсными и грудными.

Расшифровка ЭКГ у взрослых основана на изучении всех положительных и отрицательных пиков кардиограммы, их продолжительности, смежности и других параметров. В процессе анализируют такие основные элементы ЭКГ:

• ответ сердца на сокращения в виде пиков (зубцы);
• изолинии между двумя соседними зубцами (сегменты);
• комплекс зубцов+сегмент (интервалы).

После прохождения электрического импульса по проводящей системе сердца, на кардиограмме отображаются подъемы и спады кривой линии, которые обозначают заглавными буквами латинского алфавита — P, Q, R, S и T. Зубец Р возникает при возбуждении предсердий, комплекс QRS характеризует возбуждение желудочков миокарда, зубец Т указывает на процесс угасания возбуждения и восстановления исходного состояния.

Интервал на электрокардиограмме измеряется в секундах. Он указывает на прохождение импульса по определенным отделам сердца

В диагностических целях особое внимание уделяют интервалу PQ (характеризует время проведения возбуждения до желудочков) и QT (не имеет постоянных значений и зависит от ЧСС)

Сегментом ЭКГ называют отрезок изолинии, расположенный между двумя соседними пиками. В постановке диагноза информативными оказываются сегменты PQ (время от момента окончания зубца Р до начала зубца Q) и ST (в норме располагается на изоэлектрической линии или незначительно отклоняется от нее). В заключении врача также могут встречаться не только прописные, но и строчные буквы латинского алфавита. Они также предназначены для обозначения основных элементов, но только в случае, когда пик не превышает в длину 5 мм.

Если запись ЭКГ ведется со скоростью 50 мм/сек, то каждая маленькая клеточка (1 мм) на ленте равняется 0,02 секундам.

Для получения более точной информации о состоянии миокарда могут использоваться дополнительные отведения по Нэбу

Деятельность сердца

Разумеется, всем известно, что сердце — это своеобразный мотор организма, который «качает» кровь. Именно его равномерные, цикличные сокращения обеспечивают полноценное кровоснабжение органов.

Сердечная мышца обладает свойствами, учитывая которые, проводят кардиографию и анализируют показатели. Сердце человека способно:

• к самопроизвольной выработке импульсов, которые вызывают его возбуждение;
• активизироваться под управлением импульсов;
• провести импульсы от точки их появления до места сокращения;
• сокращаться и расслабляться под воздействием импульсов;
• не утрачивать форму в момент мышечного расслабления;
• циклично, постоянно функционировать.

Совокупность этих проявлений отражается на кардиограмме.

Сердечный ритм

Также прочитать:ЭКГ-признаки гипертрофии левого желудочка

Процедура позволяет точно определить частоту сердечных сокращений (ЧСС). В процессе диагностики происходит улавливание и усиление электродами, присоединенными к телу, слабых электрических сигналов сердца и вывод их на самописец.

В нормальном состоянии ЧСС составляет 60–90 ударов за 1 минуту с одинаковыми интервалами между ними. С помощью ЭКГ сердца специалисты также выявляют следующие патологии.

Синусовую аритмию, при которой сокращение сердца происходит через различные промежутки времени. В подростковом или детском возрасте – это нормальное явление. Однако, в более зрелом возрасте, может привести к серьезным нарушениям.

Синусовую брадикардию, которой присуще уменьшение сердечных сокращений, менее чем 50 за минуту. Такое состояние может быть нормой во время сна, у спортсменов и т. д. В тяжелых случаях оперативным путем проводится замена синусового узла электростимулятором сердца, что приводит к нормализации ритма.

Синусовую тахикардию – ЧСС превышает 90 ударов в течение минуты. Она подразделяется:

• на физиологическую – после физических и эмоциональных нагрузок, употребления кофе, алкогольных напитков, энергетиков и т. д. Не является патологией и быстро проходит;
• патологическую, беспокоящая человека и в состоянии покоя. Может возникать при подъеме температуры, инфекциях, кровопотерях, обезвоживании, тиреотоксикозе, анемии. В данном случае необходимо лечение основного заболевания. Тахикардия купируется только при возникновении инфаркта или острого коронарного синдрома.

Экстарсистолию, при которой наблюдаются одно или несколько сердечных сокращений, за которыми следует компенсаторная пауза. У здорового человека экстарсистолию вызывают страхи, переутомление, психологическое напряжение, прием некоторых лекарственных препаратов и другие факторы. Однако, в некоторых случаях, данный вид нарушения ритма может свидетельствовать об инфаркте миокарда, ишемической болезни сердца, миокардите, кардиосклерозе и других заболеваниях.

Пароксизмальную тахикардию, которая характеризуется учащением сердцебиения более 100 ударов за 1 минуту. Проявляется в виде приступов с внезапным началом и окончанием, которые могут длиться как несколько минут, так и несколько дней. У здоровых людей, приступ могут вызвать стресс, сильные физические или умственные нагрузки, спиртное и др. Тахикардия может быть вызвана заболеваниями легких, щитовидки, ЖКТ, почек, а также сердечными патологиями: пороками сердца, миокардитами, пролапсом митрального клапана.

Синдром Вольфа-Паркинсона-Уайта (WPW-синдром) является разновидностью пароксизмальной тахикардии и характеризующийся дополнительными аномальными путями проводимости импульсов в миокарде. Синдром подлежит обязательному лечению, а в некоторых случаях и оперативному вмешательству.

Признаки синдрома Вольфа-Паркинсона-Уайта на электрокардиограмме

Мерцательную аритмию, имеющую постоянную форму или проявляющуюся приступами. Она подразделяется:

• на мерцания (фибрилляция) предсердий, при которых сокращения сердца носят нерегулярный характер, т. к. ритм задается не синусовым узлом, а другими клетками предсердий. Частота может составлять до 700 ударов в минуту. В результате полноценного сокращения предсердий не происходит и желудочки заполняются кровью не в полной мере . Данная патология – причина кислородного голодания тканей и органов. Человек ощущает толчок в сердце, далее развиваются неритмичные сердцебиения различной частоты. Данные симптомы сопровождаются слабостью, потливостью, головокружением, страхом смерти, одышкой, возбуждением, в некоторых случаях потерей сознания. В конце приступа ритм нормализуется, и наблюдаются позывы к мочеиспусканию, и большой выход мочи. Неустранение приступа на протяжении 2-х суток, чревато тромботическими осложнениями (инсультом, тромбоэмболией легочной артерии);
• Трепетания предсердий выражаются в частых (больше 200 в 1 мин.) регулярных сокращениях предсердий и более редких, постоянных сокращений желудочков. Являются патологией, причины которых выступают: органические заболевания сердца (сердечная недостаточность, кардиомиопатия), обструктивные болезни легких, хирургические вмешательства на сердце. У пациента учащается сердцебиение и пульс, набухают шейные вены, появляется одышка, потливость и слабость.
